HDMI-kabel har kommet for å erstatte mange av kablene du ville ha sett med dine eldre TV-apparater. High-Definition Multimedia Interface (HDMI) lar deg koble til to HDMI-kompatible enheter for å overføre informasjon som video og lyd mellom dem. De er standardvalget blant HD-TVer.
Denne typen kontakter ble utviklet i 2002, med den hensikt å ha en bakover-kompatibel audio-video (AV)-kontakt for Digital Visual Interface (DVI). Hitachi, Panasonic, Philips, Silicon Image, Sony, Thomson, RCA og Toshiba begynte utviklingen av denne teknologien og er kjent som grunnleggerne.
Grunnleggerne skapte HDMI Forum på 25.. oktober 2011, som nå fungerer som sentrum for utvikling av HDMI-spesifikasjonen. Flere og flere gadgets kan sees vedta denne overføringen. Det finnes forskjellige typer HDMI-kontakter. Imidlertid brukes de alle nå som en erstatning for analoge videostandarder.
DVI krever ingen lisens for tilkobling av HDMI. Bedrifter må søke om HDMI-lisensiering gjennom HDMI LLC for å kunne innlemme teknologien i sine produkter. Dette er fordi HDMI-spesifikasjonen ikke er en åpen standard.
Bedrifter betaler et gebyr for å bli HDMI-adoptere, som deretter gir dem tilgang til mange rettigheter, men viktigst av alt får de tilgang til spesifikasjonene for samsvarstest (CTS). CTS er avgjørende for samsvar og sertifisering for alle HDMI-kompatible produkter som skal selges lovlig.
I dette blogginnlegget lærer du alt om HDMI-kabler og deres funksjonalitet. Bevæpnet med denne informasjonen, kan du få de beste opplevelsene fra dine digitale gadgeter!
Hva er et HDMI-grensesnitt?
HDMI lar deg sende høyoppløselig digital video med lyd i teaterkvalitet og kommandoer. I motsetning til eldre AV-kabler, for eksempel komposittkabler som skiller lyd- og videosignalene til individuelle linjer, bruker HDMI en enkelt kabel for å føre signalet gjennom kontakten.
Hva er en HDMI-kontakt?
HDMI-kontakter er endene og portene som kabelen kobler til to separate enheter. De er av typen han og hun. Vanligvis er hannkontaktene i enden av kabelen, mens hunkontakter kan finnes innfelt i enhetene som portene.
Imidlertid kan det motsatte også sees i noen applikasjoner med beskyttede hannender i enheter. Plasseringen av kontaktene gjøres for å forhindre kortslutning ved utilsiktet kortslutning av en ekstern metallisk gjenstand.
Hvor mange forskjellige HDMI-kontakter er det?
Selv om det er fem typer HDMI-kontakter; Standardkontakten, minikontakten og mikrokontaktstørrelsene er de vanligste. Tabellen nedenfor oppsummerer de forskjellige koblingstyper.
Tilkoblingstype | Spesifikasjon | Funksjoner |
Standard (Type A) | HDMI 1.0 | -Hankontakten (plugg) utvendige mål: 13,9 mm × 4,45 mm. -Hunkontakt (kontakt) innvendige mål: 14 mm × 4,55 mm. -Leveres med en 19-pinners konfigurasjon. -Støtter alle SDTV, EDTV, HDTV, UHD og 4K moduser. -Elektrisk kompatibilitet med single-link DVI-D. |
Dual Link (Type B) | HDMI 1.0 | -Per august 2021, ikke blitt brukt i noen produkter. -Dual Link HDMI-kontaktdimensjoner: 21,2 mm × 4,45 mm. -Leveres med en 29-pins konfigurasjon, som bærer seks differensialpar i stedet for tre. -Støtter skjermer med svært høy oppløsning, for eksempel WQUXGA (3840 × 2400). -Elektrisk kompatibilitet med dual-link DVI-D. |
Mini (Type C) | HDMI 1.3 | -Mini HDMI-kontaktdimensjoner: 10,42 mm × 2,42 mm. -Leveres med en 19-pinners konfigurasjon. -Støtter bærbare enheter som DSLR-kameraer, videokameraer, større nettbrett og satellittnavigasjonssystemer. -Alle positive signaler fra differensialparene byttes med den tilhørende skjermen DDC/CEC Ground tildelt pin 13 i stedet for pin 17. CEC tildelt pin 14 i stedet for pin 13. Reservert pin er 17 i stedet for pin 14. |
Micro (Type D ) | HDMI 1.4 | -Dimensjoner på Micro HDMI-kontakt: 5,83 mm × 2,20 mm. -Støtter små og bærbare enheter som mobiltelefoner. -Leveres med 19-pinners konfigurasjon med annen pinnetildeling enn type A og C. |
Automotive Connection System (Type E) | HDMI 1.4 | -Leveres med en 19-pinners konfigurasjon spesielt designet for bil. -Låsefliken holder kabelen fra å vibrere løs. -Skallet bidrar til å forhindre at fuktighet og smuss forstyrrer signalene. -Standard forbrukerkabler kan kobles til via en relékontakt. |
Hvor mange typer HDMI-kabler er det?
Generelt kan HDMI-kabler deles inn i standard-, høyhastighets- og ultrahøyhastighets HDMI-kabler. De to tidligere er videre underkategorisert basert på Ethernet- og Automotive-applikasjoner.
Kabeltype | Oppløsning | Båndbredde | Funksjoner |
Standard (kategori 1) | 1080i eller 720p | 4,95 Gb/s | -Designet for vanlig HDTV-kringkasting, kabel, satellitt-TV og noen eldre applikasjoner. -Har lavere båndbredde. -Optimalisert for HDMI versjoner 1.0 til 1.2a. -Hvis en kabel ikke nevner sin type, er det mest sannsynlig en standard HDMI-kabel. |

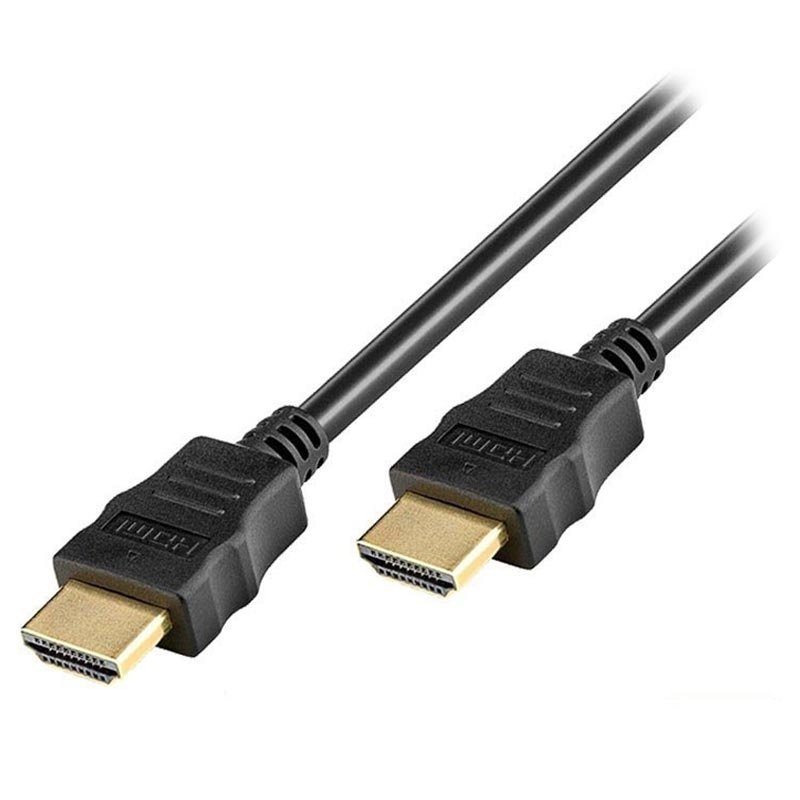

Standard med ethernet | 1080i eller 720p, og en dedikert HDMI Ethernet-kanal | 4,95 Gb/s | -Samme funksjoner som standard. -Leveres med en dedikert Ethernet-kanal. -Begge HDMI-tilkoblede enheter må ha Ethernet-kanal aktivert. |
Standard Automotive | 1080i eller 720p | 4,95 Gb/s | -Samme evner som standardkabler. -Designet for å koble bærbare DVD-spillere i bilen og andre enheter til video-skjermer i bilen. -Leveres med et beskyttende hus for å undertrykke forstyrrelser fra andre elektriske bilsystemer og ledninger. |
Høyhastighets (kategori 2) | 1080p4K @ 30 Hz | 10,2 Gb/s | -Designet for å håndtere høyere videooppløsninger og gi støtte for 3D og dype farger. -Har en høyere båndbredde kapasitet enn standard kabler. -Optimalisert for HDMI-versjoner 1.3 til 1.4a |
Høyhastighet med ethernet | 1080p eller 4K @ 30 Hz, og en dedikert HDMI Ethernet-kanal | 10,2 Gb/s | -Samme evner som høyhastighetskabler. -Leveres med en dedikert Ethernet-kanal. -Foretrukket for nettverksapplikasjoner for enheter. -Begge HDMI-tilkoblede enheter må ha Ethernet Channel aktivert. |
High-Speed Automotive | 1080p4K @ 30 Hz | 10.2 Gb/s | -Samme evner som høyhastighets kabler. -Designet for å koble bærbare DVD-spillere i bilen og andre enheter til video-skjermer i bilen. -Leveres med et beskyttende hus for å undertrykke forstyrrelser fra andre elektriske bilsystemer og ledninger. |
Premium høyhastighet (kategori 3) | 4K @ 60 Hz | 18 Gb/s | -Brukes for pålitelig overføring av video i 4K/UltraHD-oppløsning, inkludert 4K/60 Hz, HDR og utvidet fargeområde. -Optimalisert for HDMI versjoner 2.0/a/b. -Sertifisert av Premium HDMI Cable Certification Program. |
Ultrahøy hastighet (kategori 3) | 8K @ 60 Hz4K @ 120 Hz | 48 Gb/s | -Støtter alle egenskapene til tidligere kabler med ekstra støtte for 8K med HDR og 10k oppløsning. -Optimalisert for HDMI versjon 2.1 og er fullt bakoverkompatibel. -Mindre utsatt for EMI (elektromagnetisk interferens) forårsaket av noen trådløse enheter. |
Hva å vite om HDMI-kabler?
For moderne enheter, for eksempel ULTRA HD-TV-er, er HDMI hovedkabelen for dataoverføring. Disse kablene kan også komme med tilleggsfunksjoner som forbedrer den generelle kvaliteten på overføringen. Disse kablene kan være toveis eller retningsbestemte.
Toveis kabel

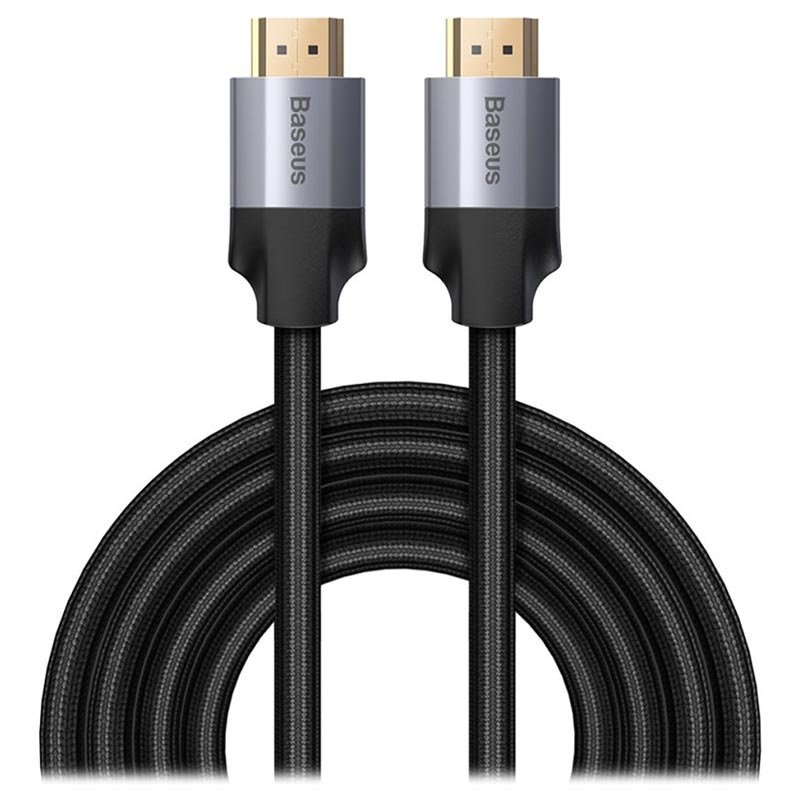

Passiv HDMI-kabel: Flertallet av HDMI-kablene som brukes er passive kabler som tillater overføring av informasjon i begge retninger. Dermed kan du koble hver ende til en HDMI-inngang eller utgangstilkobling. Du kan forvente stabile tilkoblinger i opptil 15 fot med disse kablene.
Retningskabler
Aktiv (forsterket) HDMI-kabel: Økte lengder på HDMI-kabel krever ekstra boost for pålitelig overføring av signal. Dette kan oppnås ved å bruke en aktiv HDMI-kabel som følger med forsterkningskretser som er innebygd i ett tilkoblingshode.
Selv om disse kablene fungerer med intern strøm, kan noen komme med tilkoblingskabler med USB-strøm eller strømadapter.

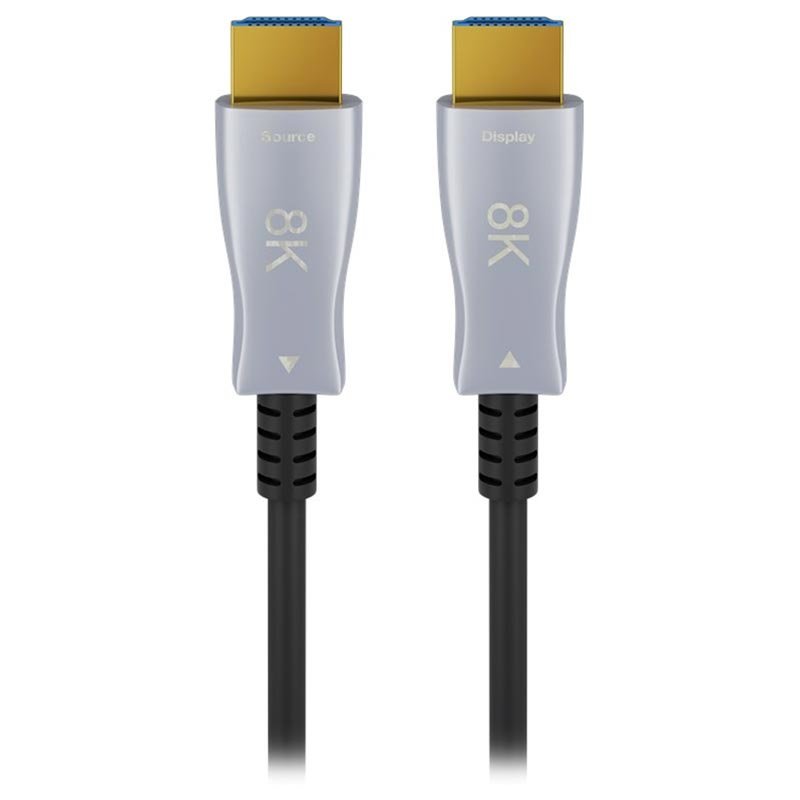

Optisk HDMI-kabel: Disse HDMI-kablene bruker fiberoptiske kabler for å overføre video- og lydsignaler. Disse er veldig tynne og er kabler for pålitelig overføring av signaler over lengre avstander uten ekstern strøm.
Hva er HDMI-spesifikasjonene?
Tallene på HDMI er spesifikasjoner som beskriver protokoller, signaler, elektriske grensesnitt og mekaniske krav. Siden oppfatningen i 2002 har HDMI gjennomgått mange oppgraderinger for bedre lyd- og videooverføring.
Året 2002: HDMI 1.0
- Maksimal oppløsning-oppdateringshastighet: 1080p med 60 bilder per sekund (UXGA).
- 8 ukomprimerte lydkanaler på 192 kHz/24-bit (PCM).
- Maksimal overføringshastighet: Opptil 4,95 Gbps.
- Blu-ray video og lyd.
Året 2005: HDMI 1.1/1.2
- Støtter DVD-lyd og 1-biters lyd med spesifikasjonene HDMI 1.1 og HDMI 1.2.
- HDMI 1.2 la til eksplisitt støtte for YCbCr fargerom og lavspenningskilder ved bruk av PCI Express.
- Fullt spesifiserte funksjoner for forbrukerelektronisk kontroll (CEC), kommandosett og CEC-samsvarstester for HDMI 1.2a.
- Maksimal oppløsning på 1440p ved 30 Hz med samme hastighet som HDMI 1.0
- HDMI Standard-kontakten for PC-applikasjoner ble introdusert.
Året 2006: HDMI 1.3/1.3a
- Maksimal oppløsning-oppdateringshastighet på 4K @ 60 Hz med en forbedret hastighet på 10 Gbps.
- Mini HDMI-kontakter ble introdusert for bruk med bærbare enheter som videokameraer.
- Økt fargedybde til 10-bit, 12-bit eller 16-bit per kanal.
- Støtte for xvYCC fargerom, Dolby TrueHD og DTS-HD Master Audio-formater.
Året 2009: HDMI 1.4/1.4a
- Introduserte en audio returkanal (ARC) og 3D Over HDMI.
- Introdusert Micro HDMI-kontakt
- Maksimal oppløsning på 4K ved 60 bilder per sekund i tillegg til 3840 x 2160 ved 30Hz og 4096 x 2160 ved 24Hz og en hastighet på 10,2 Gbps.
- Introdusert HDMI Ethernet Channel (HEC) som rommer en 100 Mbit/s Ethernet-tilkobling mellom enheter.
- Støtte for lydreturkanal (ARC).
Året 2013: HDMI 2.0
- Også kjent som HDMI Ultra-High Definition (UHD
- Maksimal hastighet på 18 Gbps med oppdateringshastigheter på maksimalt 4k ved 60 Hz.
- Støtter 32 lydkanaler i tillegg til en ultrabred 21: 9 kinoformatforhold.
- Støtter 8b/10b signalkoding og High Dynamic Range (HDR) video med statiske metadata.
Året 2017: HDMI 2.1
- Støtte for høyere oppløsninger og høyere oppdateringshastigheter, inkludert 4K ved 120 Hz og 8K ved 120 Hz.
- Maksimum båndbredde på opptil 48 Gbps.
- Støtter dynamisk HDR, Display Stream Compression (DSC) 1.2a og forbedret Audio Return Channel (eARC).
- Fullstendig bakoverkompatibel.
Ofte stilte spørsmål om HDMI-kabler
Her svarer vi på noen av de vanlige spørsmålene som er stilt og søkt om HDMI-kabler.
Hva er de forskjellige formatene på HDMI-kontakter? Jeg har ikke plass til å koble HDMI-kabelen direkte, hva skal jeg gjøre?
Standard HDMI-kabel har en hankontakt i hver ende av kabelen. Mens det i de fleste situasjoner er dette tilbyr behagelig bruk, det m Vær vanskelig å bruke der plassen er begrenset.
I situasjoner der det kan oppstå bøyning av kabelen, kan du velge en rettvinklet HDMI-kontakt. Disse kontaktene er ideelle når enhetene er for nær vegger eller andre ubevegelige gjenstander, eller når den normale kabelen må bøyes kraftig.
Alternativt kan du også finne rettvinklede adaptere. Imidlertid er de ikke et ideelt valg, da de legger til ytterligere kabling og er kanskje ikke like sikre.
Hvor mange typer HDMI-porter er det?
HDMI-tilkobling mellom to enheter utføres via portene og de tilhørende kablene. Som nevnt tidligere er det 5 typer kontakter; Derfor er det 5 typer HDMI-porter. Imidlertid kan de aller fleste enhetene sees med Standard-, Mini- og Micro-porter.
Hva er alternativ HDMI-modus? Hvordan kobler du HDMI-kabel fra telefon til TV?
Når du vil koble mobilen, den bærbare datamaskinen eller nettbrettet som kilde til en hvilken som helst HDMI-aktivert enhet, kan du velge HDMI Alt-modus. Denne USB Type-C til HDMI-kabelen lar deg bruke den reversible USB-C-kontakten med alle opprinnelige HDMI-kontakter.
Denne kabeltilkoblingen støtter alle egenskapene til HDMI 1.4b som inkluderer:
- Oppløsninger opptil 4K
- Surround sound
- Audio Return Channel (ARC)
- 3D (4K og HD)
- HDMI Ethernet Channel (HEC)
- Consumer Electronics Control (CEC)
- Digital beskyttelse av høy båndbredde (HDCP 1.4 og HDCP 2.2)

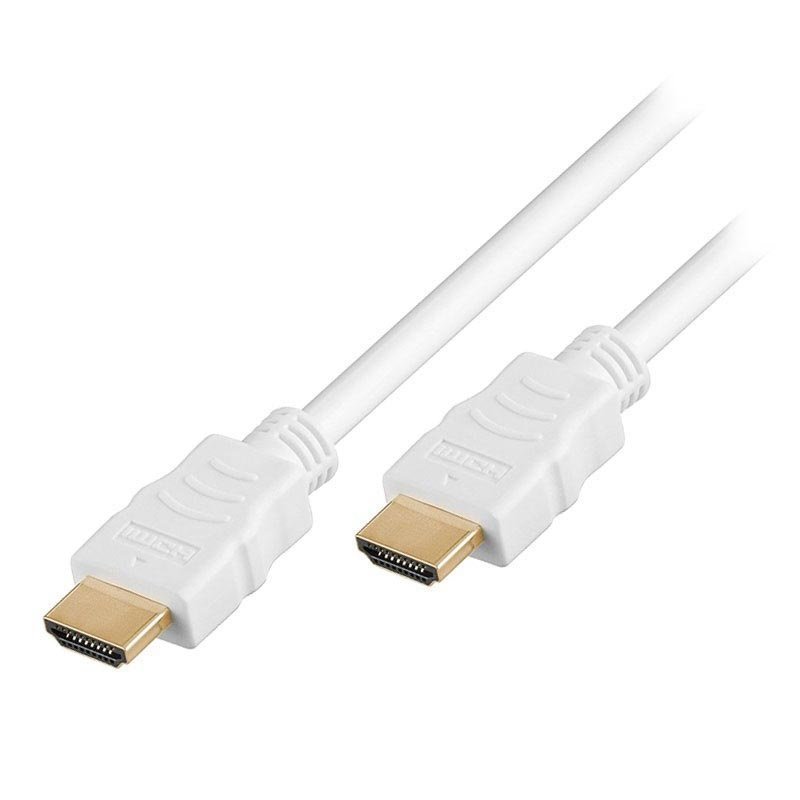

Hvorfor er noen HDMI-kontakter gullfarget? Er gullkontakter bedre enn standard HDMI-kontakter?
Selv om den vanligste fargen på kontakten er sølv, finner du noen merker som velger gull.
Gullbelegget er ment å forhindre oksidasjon av kontakten. Gullinnholdet er imidlertid ganske lavt og belegget er ikke nødvendig med mindre kabelen brukes i fuktige og fuktige omgivelser.
Kan du kombinere HDMI med ikke-HDMI-tilkoblinger? Hvordan koble til forskjellige HDMI-kontakter?
HDMI-adaptere eller kabler kan brukes til å opprette tilkoblinger mellom HDMI-kontakter av forskjellige typer og til og med andre ikke-HDMI-grensesnitt. Disse gir deg muligheten til å nyte konsekvente HDMI-muligheter i begge ender.
Hvordan kan jeg koble flere spillkonsoller til TV-en min? Hvordan kobler jeg flere enheter til en enkelt HDMI-port?
HDMI-bryter kan brukes til å koble flere HDMI-kontakter til en enkelt HDMI-port. Disse gadgetene har flere inngangsporter og en enkelt utgang til en skjerm. Disse kan også finnes med fjernkontroller for å veksle mellom de forskjellige inngangene.
På samme måte, når du vil vise på flere skjermer fra en enkelt kildeenhet, kan du bruke en HDMI-splitter til å gjøre det. Du kan lære mer i vårt blogginnlegg om tilkobling av gamle spillkonsoller med en HDMI-kabel.
Hvordan rengjør jeg HDMI-kontakter? Kan støv påvirke ytelsen til HDMI-kabler?
Støv, skitt eller skitt kan føre til uønskede faktorer i forbindelsene dine. Disse kan gjøre at kablene ikke fungerer så effektivt som de burde. Følg trinnene nedenfor for å få kablene og kontaktene rene:
- Koble kabelen fra alle enheter.
- Hvis pinnene virker bøyd, bruk en pinsett til å justere dem forsiktig.
- Du kan også bruke pinsetten til å plukke ut skitt.
- en myk børste og en myk, lofri mikrofiberklut Tørk av kontaktene med.
- Bruk trykkluft til å blåse ut smuss fra kontaktene.
For gjenstridig smuss og skitt, bruk isopropyl oppløsning eller passende rengjøringsprodukter. Sørg for at enhetene dine er helt slått AV og ikke er koblet til noen strømkilde. Bløtlegg en ørepropp i løsningen og tørk av kontaktene. En tannpirker kan også brukes til å fjerne smuss fra vanskelig tilgjengelige steder.
Tørk av kontaktene med en lofri mikrofiberklut og sørg for at alle områdene er helt tørre før du bruker den.

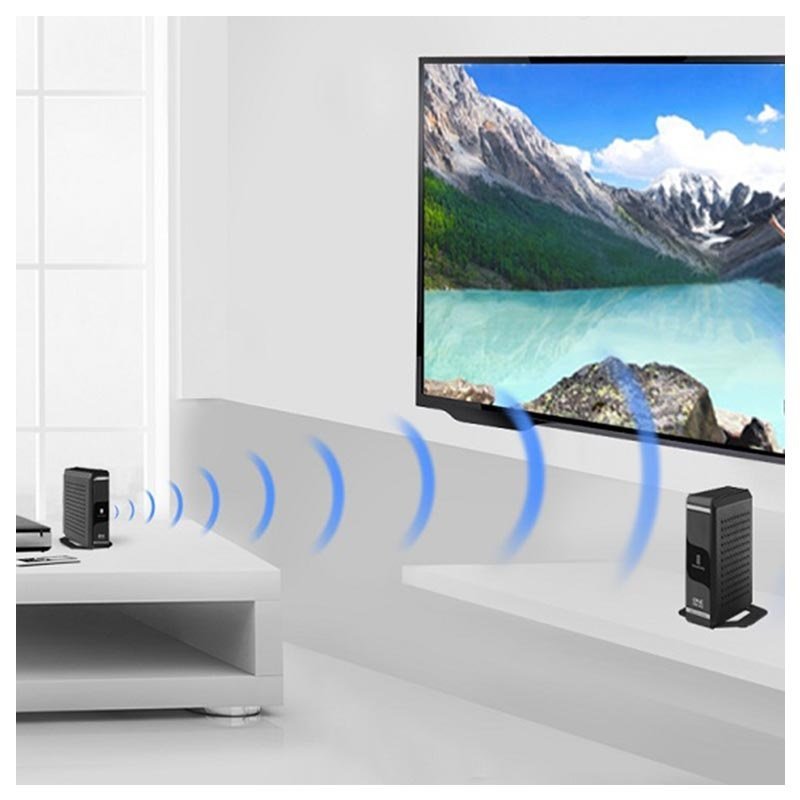

Hva er trådløse HDMI-kontakter? Hvordan bruke en trådløs HDMI-kontakt?
Trådløs HDMI er gode alternativer hvis du ikke liker rotet av kabler. Disse er også ideelle for oppsett-bokser, men ikke så mye for spillkonsoller siden de gir litt forsinkelse.
Disse kontaktene kommer i par; den ene kobles til kilden mens den andre til utgangen. Disse sender via mikrobølgefrekvens. Noen trådløse kontakter har innebygde IR-sendere som lar deg bruke TV-fjernkontroller til å kontrollere enheter.
På slutten av HDMI-linjen: Hva skal jeg se etter når jeg kjøper en HDMI-kabel?
Før vi kan konkludere her, er det noen ting du må huske på før du kjøper en HDMI-kabel.
- Sørg for at HDMI-kabelen har de riktige kontaktene for å koble til enheter.
- Husk kabellengden når du kjøper. Sørg for at lengden er passende for bruk og ikke gjør det vanskelig å flytte komponentene.
- Se etter den offisielle sertifiseringslogoen for å sikre at du får det du betaler for. Billige kabler gir neppe kvalitet og holdbarhet til sertifiserte kabler. På den annen side garanterer ikke en dyr prislapp kvalitet. Kjøp alltid fra pålitelige kilder.
- En 4k videoprojektor eller en Ultra HD Blu-ray-spiller vil dra nytte av en Premium-vurdert høyhastighetskabel. Sørg for at HDMI-kablene støtter enhetens evner.
Vit mer!
Vi håper innlegget vårt har hjulpet deg med å lære mer om HDMI og hvordan du bruker det til å forbedre dine lyd- og videoopplevelser. Hvis du leter etter flere kabler og adaptere eller bare vil ha svar på spørsmålene dine om dem, ta kontakt med oss!
