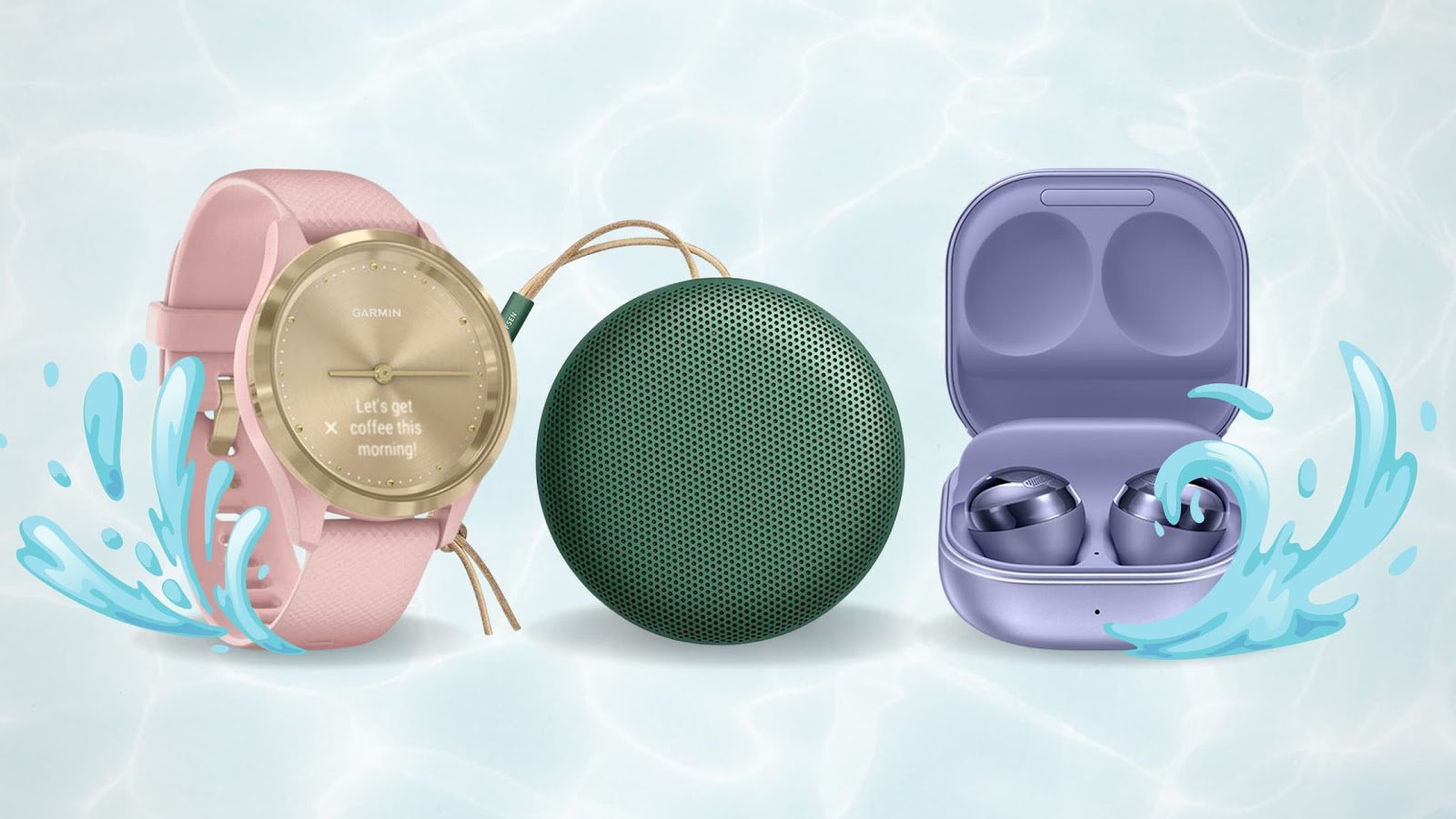

Dine smarttelefoner og andre dingser er utsatt for mange elementer i hverdagen. En trening med favoritte hodetelefonene dine, det er de som er er svettebestandige. Skal du ut på camping eller tur? Du har sannsynligvis med deg en powerbank som tåler vær.
Det meste av det elektriske arbeidet til enhetene dine er lukket i et hus. Disse foringsrørene forhindrer at fremmedlegemer, som støv og fuktighet, kommer inn. I tillegg sørger kapslingen for at du ikke ved et uhell skader deg selv ved hjelp av de indre bevegelige delene eller ledningene, samtidig som du beskytter dem mot eksterne elementer.
Mens visuell inspeksjon bare gir deg et overfladisk syn på beskyttelsesmulighetene, er sertifiseringer og industristandarder veien å gå når du trenger sikkerhet. Du har kanskje kommet over produkter som smartklokker og Bluetooth-høyttalere som skryter av IP-sertifiseringen. Disse kodene er ofte ledsaget av ord og uttrykk som vannavstøtende, støv- og sprutsikkert, og nedsenking motstandsdyktig opptil 1 meter i opptil 30 minutter.
For en vanlig mann betyr ikke IP-koder eller rangeringer mer enn hva produktbeskrivelsen sier. Imidlertid kan et vanntett deksel bare være vanntett opp til en viss grense innen en definert periode. Dine trådløse hodetelefoner som lover å være vannavstøtende med IP-56, kan lyve for deg om deres sertifisering.
Å ta den rette avgjørelsen og beskytte deg mot billige, forfalskede produkter krever kunnskap og forståelse av disse kodene og rangeringene. IP-kodene er internasjonale standarder med globale aksepter for graden av beskyttelse som følger med vedleggene eller dekslene til dine elektroniske enheter.
I dette innlegget vil du lære hva IP-koder og rangeringer betyr, og hvordan du kan skille en falsk IP-vurdering fra en ekte. Du vil også lære om testene, som enheten din har gjennomgått, for å få karakteren for beskyttelse mot vanninntrenging.
Hvem er den internasjonale elektrotekniske kommisjonen?
Sertifiseringer og produktstandarder lar deg foreta riktig kjøp med tillit. Den internasjonale elektrotekniske kommisjonen (IEC) er en slik organisasjon som dekker et bredt spekter av teknologiske internasjonale standarder.
Det er en ideell organisasjon som er ansvarlig for å sette internasjonale standarder for elektronisk teknologi. De utarbeider og publiserer internasjonale standarder for elektroteknologi, som er et samlebegrep som brukes for all elektrisk, elektronisk og relatert teknologi.
IEC ble etablert i London og flyttet til slutt til Genève i 1948, hvor den har satt opp sitt nåværende hovedkvarter. Denne internasjonale standard kommisjonen har også sine sentre over hele verden, inkludert USA i byen Boston, Singapore og Brasil.
Den første publikasjonen deres, i år 1938, hadde som mål å forene terminologi knyttet til elektrisk, elektronisk og relatert teknologi. Dette internasjonale ordforrådet ble publisert på flere språk. Den internasjonale elektrotekniske vokabularen, sammen med den elektroniske versjonen, kjent som Electropedia, er fortsatt av stor betydning for den elektriske og elektroniske industrien.
Den internasjonale elektrotekniske kommisjonen arbeider også i nær korrespondanse med International Organization for Standardization (ISO) og International Telecommunication Union (UTI).
Hva er rangeringer eller koder for inntrengingsbeskyttelse?
Ingress Protection eller IP-klassifiseringer og -koder er et klassifiseringssystem publisert av International Electrotechnical Commission under IEC-standard 60529. Denne klassifiseringen er et mål på graden av beskyttelse, som et deksel, eller etui mot innføring av fremmedlegemer eller gjenstander i det.
IEC-standarden 60529 er en internasjonal standard, mens EN 60529 er den britiske standarden. IP-klassifiseringer er kategorisert for å informere deg om beskyttelsesnivået som enhetene dine har mot skadelige effekter av fremmedlegemer, smuss og fuktighet.
Tolking av IP-kodene: Å bryte ned klassifiseringssyntaksen
Før vi kommer til IP-klassifiseringskartet, er det viktig å forstå elementene i IP-kodene og hva de står for.
En IP-kode består av fem elementer, hvorav to er valgfrie. Tabellen nedenfor gir deg en rask oversikt over hva hver del betyr.
| IP | Første siffer | Andre siffer | Tilleggstegn | Supplerende tegn |
| Internasjonal beskyttelse / inntrengningsbeskyttelse(obligatorisk) | Tall 0 til 6, eller bokstaven X(obligatorisk) | Tall 0 til 8, eller bokstaven X(obligatorisk) | Bokstavene A, B, C eller D( valgfritt) | Bokstavene H, M, S eller W(valgfritt) |
IP-kodene skrives alltid med de to første tegnene IP, som følges umiddelbart av to sifre og valgfrie to bokstaver. Koden vil aldri ha bindestreker eller andre skilletegn. Dette er en måte å vite om gadgeten eller enheten din har gjennomgått de riktige testene for å få IP-sertifiseringer.
Her er en oversikt over hva hver del av koden representerer.
- Første siffer: Siffer umiddelbart etter IP står for nivået for beskyttelse mot inntrengning av faste stoffer og tilgang til farlige deler av personer. Det kan bare være mellom tallene 0 til 6. Et X plasseres når ingen informasjon er tilgjengelig.
- Andre siffer: Det andre sifferet informerer om beskyttelse mot inntrenging av vann. Det kan bare være mellom tallene 0 til 8. Et X plasseres når ingen informasjon er tilgjengelig. Tallet 9 brukes også til kapslinger som tåler høyt trykk og høye temperaturer.
- Tilleggsbokstav: Den første bokstaven etter tallene bestemmer beskyttelsen til en person mot tilgang til farlige deler. Det er en valgfri vurdering og bruker bare bokstavene A, B, C eller D.
- Tilleggsbokstav: Den siste bokstaven er nok en valgfri vurdering. Den informerer om beskyttelse av utstyr mot spesifikke trusler. Bare bokstavene H, M, S eller W brukes til dette.
Et høyere siffer eller bokstav betyr høyere beskyttelse. Det betyr også at de lavere beskyttelseskategoriene vanligvis blir oppfylt av kabinettet eller enheten med høyere IP-klassifisering. Bokstavene brukes vanligvis ikke til mindre dingser som smarttelefoner og smartklokker.
IP-klassifiseringssystem: En detaljert titt på IP-klassifisering
I denne delen gir vi deg en detaljert beskrivelse av hva hver del av IP-koden eller klassifiseringen betyr. Denne forståelsen vil hjelpe deg med å bruke IP-klassifiseringen til å gjøre et utdannet kjøp neste gang du trenger en gadget som passer inn til dine behov.
Første siffer: Inntrengningsbeskyttelse-nivå mot fremmedlegemer
| Bokstav eller tall | Beskyttelse av enheten mot inntrengning av fremmede faste gjenstander | Beskyttelse av personer mot tilgang tilfarlige deler |
| X | Ikke nødvendig | Ikke nødvendig |
| 0 | Ikke beskyttet | Ikke beskyttet |
| 1 | Beskyttet mot gjenstander som er større enn eller lik 50 mm i diameter | Farlige deler er ikke tilgjengelige med hendene; imidlertid ingen beskyttelse mot bevisst kontakt med kroppen |
| 2 | Beskyttet mot gjenstander som er større enn eller lik 12,5 mm i diameter | Farlige deler kan ikke nås med fingre eller gjenstander av samme størrelse |
| 3 | Beskyttet mot gjenstander som er større enn eller lik 2,5 mm i diameter | Farlige deler kan ikke nås med ledninger eller verktøy av nevnte størrelse |
| 4 | Beskyttet mot gjenstander som er større enn eller lik 1,0 mm i diameter. | Farlige deler kan ikke nås med ledninger, skruer og store maur / små insekter av nevnte størrelse |
| 5 | Beskyttelse mot støv som så lenge eksponeringen ikke er for stor mengde. | Farlige deler kan ikke nås med ledninger, skruer og store maur / små insekter av nevnte størrelse |
| 6 | Støvtett beskyttelse | Farlige deler kan ikke nås med ledninger, skruer og store maur / små insekter i nevnte størrelse |
Andre siffer: Inntrengningsbeskyttelse-nivå mot fuktighet
| Bokstav ellertall | Beskyttelse av enheten mot inntrenging av vannmed skadelige effekter | Testing utført |
| X | Ikke påkrevd | Ikke påkrevd |
| 0 | Ikke beskyttet | Ikke påkrevd |
| 1 | Beskyttet mot loddrett fallende dryppende vann når det er montert i oppreist stilling | Testet i 10 minutter med vann som tilsvarer nedbør som faller med 1 mm per minutt |
| 2 | Beskyttet mot dryppende vann ved 15 graders vippe i alle fire stillinger | Hver posisjon testes med vippe i 2,5 minutter med vann som tilsvarer nedbør som faller med 3 mm per minutt |
| 3 | Beskyttet mot sprøyting av vann i opptil 60 grader fra vertikal stilling | Enheten er testet med en sprøytedyse som sprøyter vann med 1 minutt per kvadrat vann i minst 5 minutter. Ytterligere testing også utført med et oscillerende rør i 10 minutter |
| 4 | Beskyttet mot vannsprut fra hvilken som helst retning | Testet i 10 minutter med vannsprut fra alle retninger |
| 5 | Beskyttet mot vannstråler fra en dyse på 6,3 mm | Testet med vannstråler som sprayer 12,5 liter vann pr. minutt, 1 minutt per kvadratmeter og også ved et trykk på 30 kPa fra 3 meter |
| 6 | Beskyttet mot kraftige vannstråler fra en dyse på 12,5 mm | Testet med vannstråler som sprøyter 100 liter vann per minutt, 1 minutt per kvadratmeter og også ved et trykk på 100 kPa fra 3 meter |
| 7 | Beskyttet mot nedsenking for dybder opp til 1 m | Enhet nedsenket i 30 minutter på 1 m dybde |
| 8 | Beskyttet mot nedsenking for dybder på 1 m eller mer | Testing produsent spesifikk |
Tilleggs og supplerende bokstaver
| Bokstaver | Betydning |
| Beskyttelse av person mot tilgang til farlige deler med | |
| en | Bakhånden |
| B | Finger |
| C | Verktøy |
| D | Metalltråd |
| Beskyttelse av enhetsspesifikke til | |
| H | Høy spenning apparat |
| M | Bevegelse under vann test |
| S | Stasjonær under vann test |
| W | Værforholdene |
Vannavvisende eller vanntett? Er det en forskjell?
Hverdagstrening kan føre til utilsiktet kontakt mellom enhetene og fuktighet. Og om enheten din er vannavvisende eller vanntett, kan bare gjøre en forskjell. Selv om disse to begrepene er ganske like i betydningen, er de ikke de samme.
Den mest ettertraktede egenskapen blant utstyr er deres beskyttelse mot vann og fuktighet. Hvis du ser på Apple-produkter, som deres AirPods Pro eller deres nyere iPhone, vil du se den vanntette funksjonen uthevet.
Selv om vannavvisende bør bety fullstendig vannmotstand, er det ikke tilfelle med mange av dine daglige dingser. Vannbestandige dingser kan motstå inntrengning av vann til en viss grad, men ikke 100%. For eksempel kan en enhet med IP67 vanntett klassifisering håndtere midlertidig nedsenking i væsker mellom 15 cm og 1 meter i dybden.
Siden det er lite sannsynlig at du vil dykke ned i et basseng med din iPhone eller den vanntette Bluetooth-høyttaleren, er det meste nivået av vanninntrengningsbeskyttelse tilstrekkelig for den gjennomsnittlige personen.
Noen dingser er imidlertid spesialdesignet for aktiviteter under vann. Enheter som smartklokker er ofte ledsagere av folk som tar sporten sin på alvor. For slike dingser, se etter ATM vurderingen, så vel som deres IP-rangering, for å være sikker på at de kan håndtere nedsenking og varigheten av levedyktig eksponering.

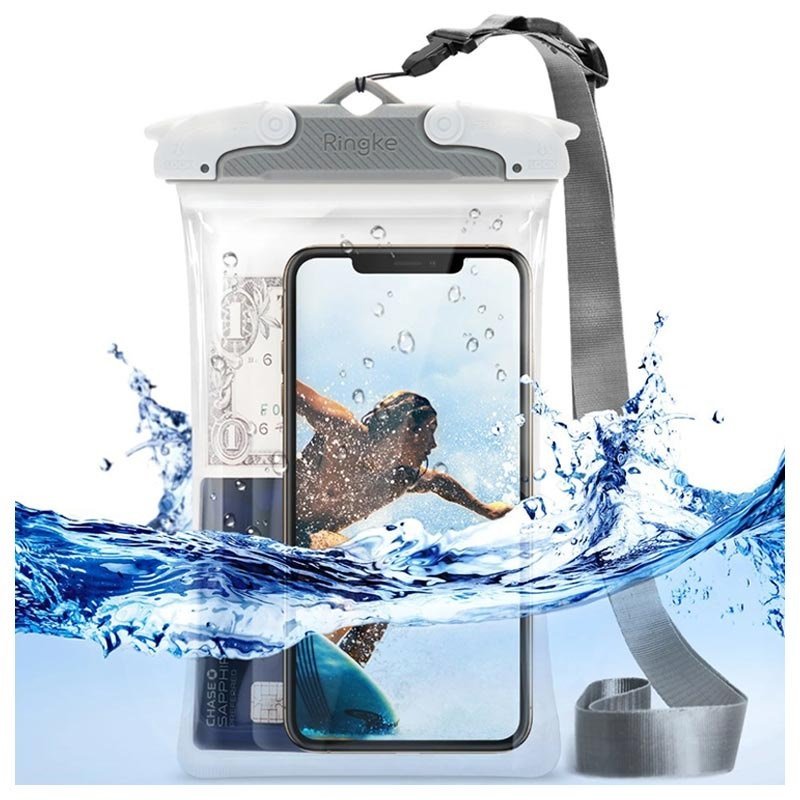

Deksler og etuier med IP-rangeringer
Deksler for dine enheter eller dingser med vannavstøtende funksjon har vanligvis overflatebelegg som gjør innføringen av vann vanskelig. Selv med en vann-inntrengningsbeskyttelse på 8, er ikke enhetene dine ment til å håndtere langvarig eksponering for fuktighet. Dermed er et passende vanntett etui eller deksel veien å gå.
Den konkrete stilen krever ikke høytrykks- og høytemperaturmodeller. Men en livsstil med utfordring og andre elementene, kan du trenge en. Kapslingen med IP-klassifisering på 6K eller 9K er best egnet for miljøer med tøffe krav.
Bokstaven K-klassifisering tilhører imidlertid ikke IEC 60529-standarder. Tester for bokstaven K er definert av ISO 20653 (erstatter DIN 40050-9). Men et deksel med en IEC-vurdering på IPx9 vil gi deg den samme beskyttelsen som et deksel på IP69K, siden de gjennomgår den samme vanntesten.
Produkter klassifisert med 6K gjennomgår testing med 75 liter vann per minutt ved et trykk på 1000 kPa i en avstand på 3 meter i minst 3 minutter. Mens 6K-testingen bare bruker en kraftig høytrykksstråle, utføres 9K-testing med kraftige høytemperatur vannstråler.
9K-testen, som er den samme som IEC-testen for IPx9, bruker 14 til 16 liter per minutt vann med et trykk som varierer fra 8 til 10 MPa ved en temperatur på 80 ° C i en avstand mellom 0,10 og 0,15 meter. Små enheter er vanligvis festet på en platespiller, og hver side blir testet i 30 sekunder. Større enheter testes frihånds ved 1min / m2 i minst 3 minutter.
Rask oversikt over IP-koder / rangeringer
Her er en rask skannbar liste for å vite de viktigste detaljene i IP-rangeringer og hvordan du får mest mulig ut av dem.
- IP-rangeringer / koder er internasjonale standarder for all elektroteknologi. De informerer deg om beskyttelsesnivået mot inntrenging av støv, vann og fuktighet.
- IP-koder starter alltid med IP-tegn etterfulgt av to tall. Ytterligere to bokstaver er valgfrie og gir mer informasjon om beskyttelse.
- IP-koder har ingen skilletegn. For eksempel er IP-66 en ugyldig IP-kode.
- Det første sifferet informerer om beskyttelse mot støvinntrengning mens det andre sifferet om beskyttelse mot vanninntrengning.
- Rangeringer med høyere tall gir bedre beskyttelse. En vurdering med X antyder at den typen beskyttelse ikke er nødvendig. På den annen side informerer en 0-vurdering deg om at det ikke tilbys noen beskyttelse.
- Mens bokstaven K ikke er en del av IP-klassifiseringen, gir kapslinger med karakteren 6K og 9K beskyttelse mot høytrykksvannstråler. Enheter med 9K er også beskyttet mot vannstråler med høy temperatur.
- En IEC-vurdering på IPx9 vil gi deg samme beskyttelse som en IP69K-vurdering.
- Til tross for at de har den høyeste beskyttelsen i henhold til en IP-kode, er de fleste enheter ikke ment å bli nedsenket i væsker. Se etter riktig ATM-kode / vurdering for dingser designet for bruk under vannet.
Bevæpnet med kunnskap
Kunnskap er makt, og som forbruker vil nøyaktig kunnskap hjelpe til med å ta de riktige valgene. Nå som du har lært hva IP-koder avslører om beskyttelsen og de indre delene av enhetene dine, vil ditt neste kjøp ikke skuffe deg.
