SCART kabler og kontakter brukes til å koble til audiovisuelle enheter. Den europeiske standarden ble opprettet i Frankrike og ble introdusert i 1977 som en måte å standardisere inntasting av signaler.
SCART-systemet kom til å erstatte RF-antennekontakter og ble en standard på AV-utstyr som DVD-spillere, videospillere og andre. Disse tilkoblingene utgjorde enkeltkabler som samlet analoge signaltilkoblinger og en unik SCART-kontakt som bidro til å løse tilkoblingsproblemer.
Selv om du fremdeles kan finne SCART-kontakter på noen av dagens enheter, er HDMI- og DVI-tilkoblinger de foretrukne valgene for digital overføring. I denne bloggen vil vi se på de forskjellige funksjonene til SCART-kabler og deres funksjonalitet.
Hva står SCART for?
SCART står for Syndicat des Constructeurs d ‘Appareils Radiorécepteurs et Téléviseurs som er organisasjonen som introduserte den.
Hva er en SCART-kabel?
SCART er en 21-pinners kontakt som kan håndtere standarddefinisjons videosignaler mellom to AV-enheter. Det er også toveis, slik at data kan overføres fra enten tilkoblet enhet. Før digital ble normen for AV-teknologier, var SCART-kabler og kontakter de foretrukne valgene til tross for trådtykkelse og håndterbarhetskoeffisient.
Selv om den støtter RGB-, kompositt- og S-video samt stereo- og mono-lydsignaler, kan den også brukes til HD-videosignaler. Imidlertid, med ankomsten av HDMI-kabler og kontakter i moderne, flate TV-er, bruken av SCART-systemer har blitt mindre. Lær mer om det nyeste AV-tilkoblingssystemet i bloggen vår Alt om HDMI-kontakter.
I moderne tid er SCART også kjent som Pertitel-kontakt eller Euroconnector. Denne tilkoblingen ble standardisert som CENELEC EN 50 049-1: 1989-standarden, også referert til som IEC 60933-1-standarden.

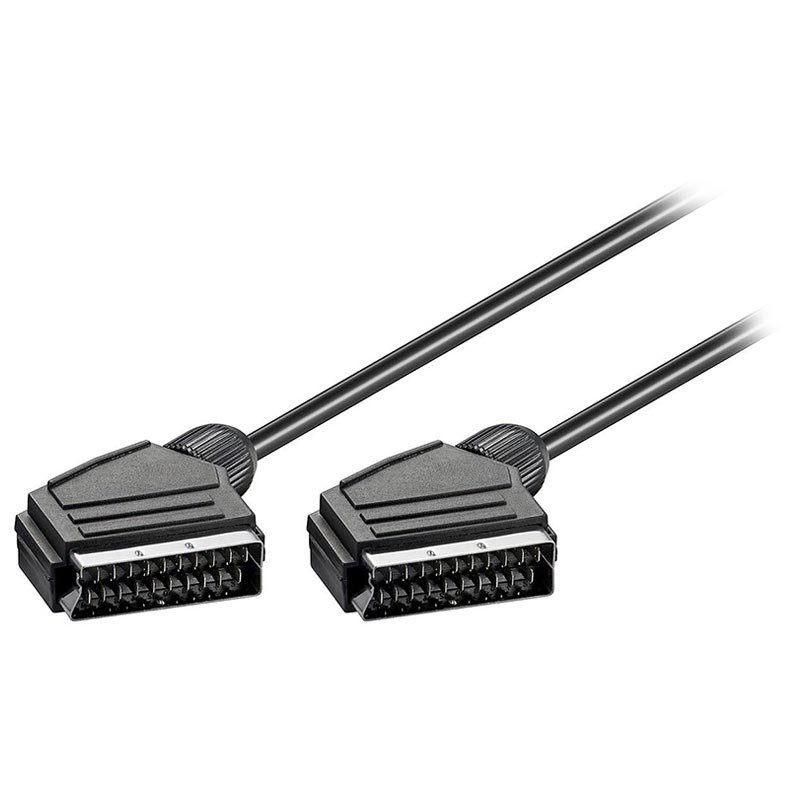

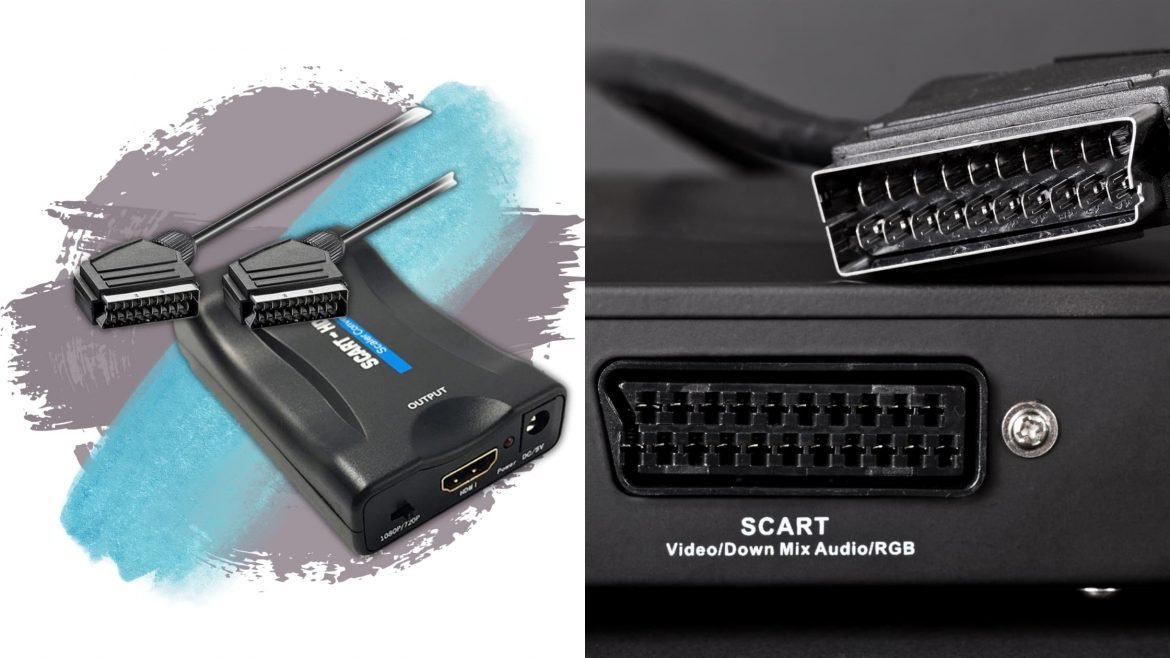

Hvordan ser en SCART-kabel ut?
Som med enhver AV-kabel har en SCART-kabel en hann (SCART-ledninger) som passer inn i hunporten som er innfelt i enheten. Hannendene har 21 pinner, og begge kontaktene er designet for å passe på bare en vei.
Denne designen gjør det umulig å lage feil tilkoblinger. Disse kablene har vanligvis en maksimal lengde på 10 til 15 meter, innenfor hvilke de på en pålitelig måte kan overføre de analoge signalene.
Hva er de forskjellige typene SCART-kontakter?
Når man ikke vurderer mindre variasjoner, kan SCART-stikkontakter i stor grad klassifiseres i følgende tre typer.
- S-Video SCART
Siden SCART er en flerbruks-kontakt, kan du bruke den til å koble til S-Video SCART-porten. Denne porten kan også brukes til å koble til en RGB SCART-kabel; denne tilkoblingen vil imidlertid bare levere et sammensatt videobilde.
- RGB SCART
Denne SCART-kontakten er spesielt designet for å bare støtte RGB-signaler. Selv om tilkoblingen gir bedre kvalitet enn komposittvideo, vil RGB-videokvaliteten avhenge av mulighetene til TV/video-prosessorene på enheten din.
- Japansk 21-pinners RGB
Den japanske versjonen av SCART, også kjent som EIAJ TTC-003 eller JP-21 A, har en annen pinplassering enn den europeiske motparten. Disse stikkontaktene finnes vanligvis på XRGB-serien av videoprosessorer.
SCART-systemet støtter RGB, kompositt og S-Video; Derfor kan noen enheter ha flerbruks SCART-kontakter som godtar alle tre typer signaler.
Hva er de forskjellige typene SCART-ledninger?
Kompositt- og RGB-video (med sammensatt synkronisering), stereolydinngang/-utgang og digital signalering bæres av SCART-kabler. På markedet finner du imidlertid valget mellom to typer SCART-ledninger.
- Fullt kablet SCART-kabel
Disse kablene er kompatible med et sammensatt signal og RGB-video. De har alle pinner tilkoblet, og lar deg derfor utnytte det fulle potensialet til SCART-kabelen
- RGB Bare SCART-ledning
RGB SCART-kabelledningene har bare RGB-pinnene tilkoblet. Derfor er de bare i stand til å bære RGB-bilder uten lyd. Disse kablene kan være retningsbestemte og krever ytterligere kabler for å overføre lydsignalene.
Hva er funksjonene til hver SCART-pinnekontakt?
Tabellen nedenfor viser funksjonene til hver pinne i din europeiske (EN 50049-1) SCART-ledning. Å vite hva hver pin gjør kan hjelpe deg med å finne ut potensielle problemer med SCART-tilkoblingene.
Kontaktpinne | Funksjon |
1 | Lydutgang (høyre) |
2 | Lydinngang (høyre) |
3 | Lydutgang (venstre/mono) |
4 | Lydjording (pinne 1, 2, 3 og 6 jord) |
5 | RGB Blå bakke (pinne 7 jord) |
6 | Lydinngang ( venstre / mono) |
7 | RGB Blå opp |
8 | Status og høyde / breddeforhold |
9 | RGB Grønn jord (pin 11 jord) |
10 | Kontrollbuss (AV.link) |
11 | RGB Grønn opp |
12 | Reservert / Data 1 (ikke-standard) |
13 | RGB Rød jord ( pin 15 jord) |
14 | Normal data signal jord (pins 8, 10 & 12 jord) |
15 | RGB Rød opp |
16 | Blanking signal-opp |
17 | Sammensatt video jord (pin 19 & 20 jord) |
18 | Blanking signal jord (pin 16 jord) |
19 | Sammensatt video output |
20 | Sammensatt video input |
21 | Skall/Chassis |
Ofte stilte spørsmål om SCART-tilkoblinger
I denne delen gir vi svar på noen av de populære spørsmålene om SCART.
Hvorfor er det gullbelegg på SCART-elektroder? Er gullbelagt SCART-kontakt bedre enn vanlig kontakt?
Gullbelegget på kontaktene er ment å beskytte metalldelene mot oksidasjon. Med mindre du bruker disse kontaktene i et fuktig, fuktig miljø eller stadig plugger og kobler dem fra, gir gullplattingen svært liten fordel.
Kan jeg spille retro konsollene mine med nyere TV-er? Hva gjør jeg hvis TV-en min ikke har en SCART-kontakt?
Elskere av vintage spillkonsoller kan fortsatt nyte sine favoritter på sine moderne TV-apparater. Noen nyere TV-apparater har fremdeles SCART-porter som du kan bruke til å koble videospillet ditt direkte.

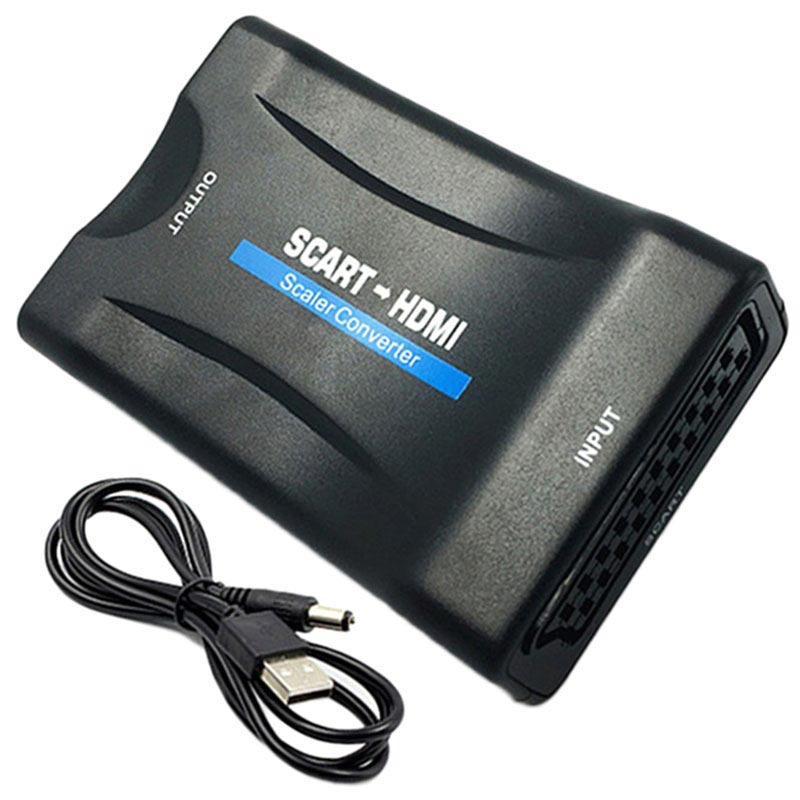

Men hvis du bare har en HDMI-port, lar en SCART til HDMI-adapter deg opprette tilkoblingen. Du kan også bruke forskjellige typer SCART-adaptere, for eksempel SCART til VGA-adapter og SCART til USB-adapter, for å dra fordel av andre skjermer.
Alternativt kan du også dra fordel av videospilleren eller DVD-spilleren med en SCART-tilkobling. Disse enhetene vil vanligvis ha to SCART-porter som lar deg koble til forbindelsene.
Koble konsollen til spillerens SCART-port og enhetens andre port til TV-en. Slå på spillkonsollen og TV-en, og bytt til riktig kanal for å begynne å spille.
Du kan lære mer i bloggen vår om Slik spiller du gamle konsoller på nye TV-er for å finne den beste løsningen for spillkonsollen og TV-sammenkoblingen.
Hvordan koble flere SCART-aktiverte enheter til en enkelt SCART-port? Kan jeg koble flere retro spillkonsoller til en enkelt SCART-port?
Du kan ha flere enheter som konkurrerer om den samme SCART-porten på AV-utstyret. Til- og frakobling av ledninger kan være problematisk hvis alle disse enhetene brukes med like frekvenser.
Løsningen på dette er å få en multi-SCART-adapter, kjent som en SCART-bryterboks eller splitter som lar deg ha flere tilkoblinger. Disse adapterne er tilgjengelige som manuelle (velg enheten manuelt), automatisk (velger automatisk den aktive enheten) og fjernstyrte (bytt mellom enheter ved hjelp av en fjernkontroll).
Hvorfor fungerer ikke min SCART-kabel? Hvordan rengjøre SCART \-kabel?
SCART-kabelen er designet for å passe i bare én posisjon. Derfor bør feil tilkoblinger av pinnene ikke være et problem. Hvis passformen på kontakten er perfekt og problemet gjenstår, er det noen få ting du kan gjøre for å få tilkoblingen til å fungere.
Kabelen og stikkontaktene trenger kanskje litt rengjøring. Før du starter rengjøringsprosessen, må du kontrollere at alle enhetene og kablene er koblet fra og ikke er koblet til noen strømkilde. Bruk en myk børste og en lofri mikrofiberklut for å tørke av støv og smuss. Alternativt vil trykkluft også få jobben gjort.
Du kan også gå inn med en tannpirker eller en ørepropp for å komme inn i krokene. Sørg for at du er forsiktig når du rengjør med skarpe gjenstander. En pinsett kan også hjelpe til med å justere alle pinner som virker litt bøyde.
Noen ganger kan litt rust eller korrosjon forårsake en svak forbindelse. Du kan bruke sandpapir til å skrape det forsiktig av. Stabilt smuss og skitt kan behandles med isopropyloppløsning eller passende rengjøringsprodukter. Sørg for at alt er helt tørt før du bruker det igjen.
Hvis rengjøringen ikke har løst problemene, kan du se pinnefunksjonsdelen for å identifisere hvilken pinne som ikke fungerer. Problemet kan også ligge hos maskinvaren eller feil stikkontakter. Vurder å kjøpe en ny SCART-kabel eller søk hjelp fra en profesjonell.
Hvordan er JP-21 SCART forskjellig fra IEC 60933-1-standarden?
Tabellen nedenfor viser funksjonen til de forskjellige pinnene i den japanske versjonen av SCART-kontaktene.
Kontaktpinne | Funksjon |
1 | Lydinngang (venstre) |
2 | Lydutgang (venstre) |
3 | Lyd jord |
4 | Lyd jord |
5 | Lydinngang (høyre) |
6 | Lydutgang (høyre) |
7 | Video jord |
8 | Video jord |
9 | Sammensatt videoinngang |
10 | Sammensatt videoutgang |
11 | AV-kontroll input |
12 | Ym input |
13 | Rød signal jord |
14 | Jord |
15 | Rød signal I/O |
16 | Ys input |
17 | Grønn signal jord |
18 | Blå signal jord |
19 | Grønn signal I/O |
20 | Blå signal I/O |
21 | Skall/Chassis |
Hva er forskjellen mellom SCART og DVI?
SCART-kablene er beregnet på analoge signaltilkoblinger, mens DVI (Digital Visual Interface) -grensesnittet håndterer grensesnittet er designet for å overføre ukomprimert digital video. En annen forskjell er at DVI-kablene ikke er i stand til å overføre lydsignaler. I motsetning til DVI kan SCART-kabler bære stereo- og monolydsignaler.
Selv om de to grensesnittene er forskjellige, kan du finne adaptere og kabler som lar deg lage SCART til DVI og DVI til SCART tilkoblinger mellom enheter.
Hva er forskjellen mellom SCART og HDMI?
De to grensesnittene er i stand til å overføre både lyd og video. SCART-kabler kan imidlertid håndtere analoge lyd- og videosignaler mens HDMI (High-Definition Multimedia Interface) støtter ukomprimerte videodata og komprimerte eller ukomprimerte digitale lyddata.
Sammenlignet med 560p maksimal oppløsning på SCART, har HDMI støtte for 1080p oppløsning. HDMI har også et større utvalg kompatible enheter enn SCART.
HDMI er den nyeste standarden og finnes på nesten alle moderne lyd-videoenheter. Den har også bakoverkompatibilitet med single-link DVI digital video (DVI-D eller DVI-I), men ikke med DVI-A eller dual-link DVI.
Tilkoblinger mellom HDMI-aktiverte og SCART-aktiverte enheter er mulige via HDMI til SCART og SCART til HDMI-kabler og adaptere.
Bli tilkoblet!
Vi håper dette innlegget har hjulpet deg med å lære om SCART-kontakter og alt du kan gjøre med disse kablene. Hold deg oppdatert og lær mer om de forskjellige teknologiene rundt deg ved å abonnere på vår blogger!
