Utskifting av iPad 4 Wi-Fi limbånd (nytt panel)

Send via e-post

thumb image 1
thumb image 2

Steg 1 - Hjemknappens Kontrollkort

  • To små trapesformede limbånd limer hjemknappens brakett til frontpanelet.

  • Løft opp det første limbåndet ved hjelp av en pinsett.

  • Sett dette trapesformede limbåndet på den matchende siden av hjemknappens monteringsbrakett. Bruk pinsett og sørg for at limbåndet ligger i riktig retning.

  • Vær nøye med å plassere limbåndet nøyaktig slik at ikke kanten kommer utenfor monteringsbraketten.

  • Gjør det samme med det andre limbåndene.

Steg 2

  • Grip tak i et av hjørnene av limbåndet med en pinsett.

  • Løft opp og dra den klare bakbeskyttelsen av båndet. Når du gjør dette, vil det svarte limbåndet komme til syne.

  • Gjør det samme med det andre limbåndet.

thumb image 1
thumb image 2

Steg 3

  • Sett hjemknappens monteringsbrakett forsiktig over hjemknappen.

  • Sørg for at hjemknappens monteringsbrakett settes kant-i-kant med bunnen av digitizeren.

thumb image 1
thumb image 2
thumb image 3

Steg 4 - Limbånd (eksisterende Panel)
Tilbake til toppen

  • De resterende limbåndene skal nå plasseres på frontpanelet.

  • Ikke fjern den klare bakbeskyttelsen fra båndene med en gang.

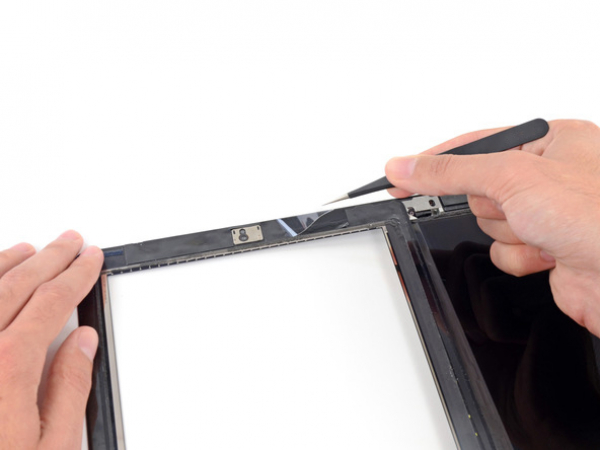

  • Plasser det limbåndet som har form som en bro mellom den øvre kanten av frontpanelets innerramme og kameraets monteringsbrakett.

  • Glatt ut limbåndet fra sentrum og utover. Sørg for at det ikke blir værende noen luftbobler mellom limbåndet og frontpanelet.

thumb image 1
thumb image 2

Steg 5

  • Plasser det lange C-formede limbåndet på høyre side av frontpanelet.

thumb image 1
thumb image 2

Steg 6

  • Det er anbefalt å løfte hjemknappens flatkabel til side mens du plasserer det neste båndet under dette.

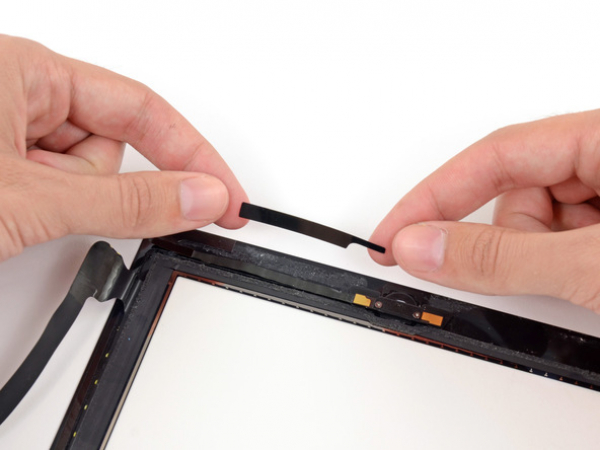

  • Legg deretter det rette, middels lange limbåndet nederst på høyre side av frontpanelet, under hjemknappens flatkabel.

thumb image 1
thumb image 2

Steg 7

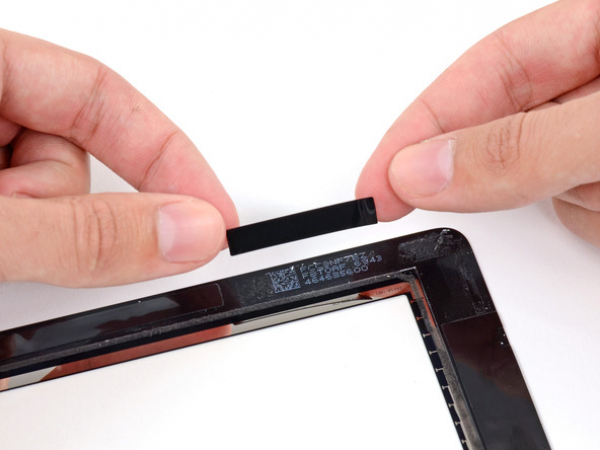

  • Sett det faneformede rektangulære limbåndet nederst på høyre side av frontpanelet.

thumb image 1
thumb image 2

Steg 8

  • Plasser det L-formede limbåndet på det nedre venstre frontpanelhjørnet.

thumb image 1
thumb image 2

Steg 9

  • Sett det korte rektangulære limbåndet øverst på venstre side av frontpanelet.

thumb image 1
thumb image 2

Steg 10

  • Lim til slutt det korte L-formede limbåndet i det øvre venstre frontpanelhjørnet.

thumb image 1
thumb image 2

Steg 11

  • Den klare bakbeskyttelsen på limbåndet som er plassert direkte under hjemknappens flatkabel fjernes. Dette gjøres med en pinsett.

  • Sett hjemknappens flatkabel på limbåndet og glatt ut fra sentrum og utover uten at det blir værende luftbobler mellom limbåndet og frontpanelet.

  • Ikke fjern den klare bakbeskyttelsen fra båndene umiddelbart.

Steg 12

  • Når alle limbåndene er påført, skal frontpanelet monteres og iPaden settes sammen igjen.

  • Før du lukker frontpanelet, skal den klare bakbeskyttelsen på hver stripe fjernes med en pinsett.

  • Hvert bånd bør plasseres og orienteres riktig før du tar av den klare bakbeskyttelsen.

  • Denne prosedyren vil kreve endel tålmodighet fordi noen av limbåndene er ganske små.
