Utskifting av iPad 4 Wi-Fi limbånd (eksisterende panel)

Send via e-post

Steg 1 - Hjemknappens Kontrollkort

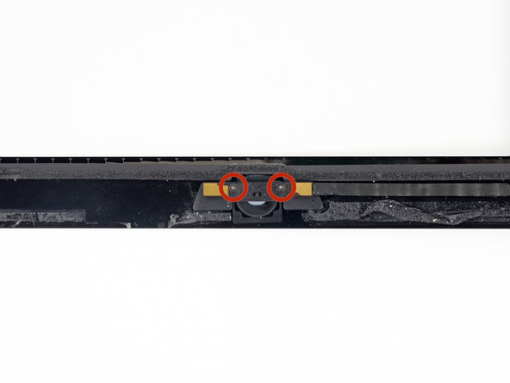

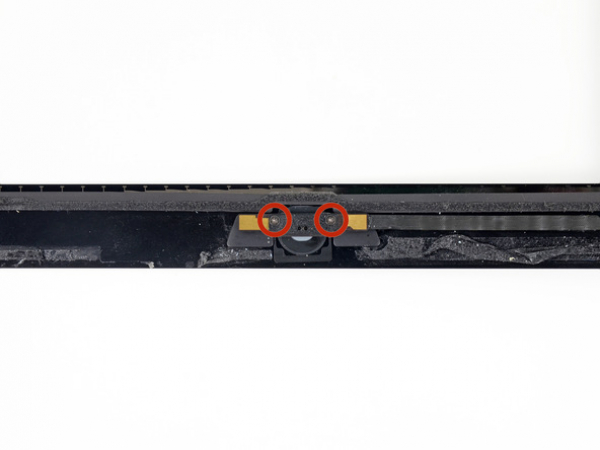

  • Fjern de to Phillips-skruene (2,1 mm) som fester hjemknappens kontrollkort til hjemknappens monteringsbrakett.

thumb image 1
thumb image 2

Steg 2

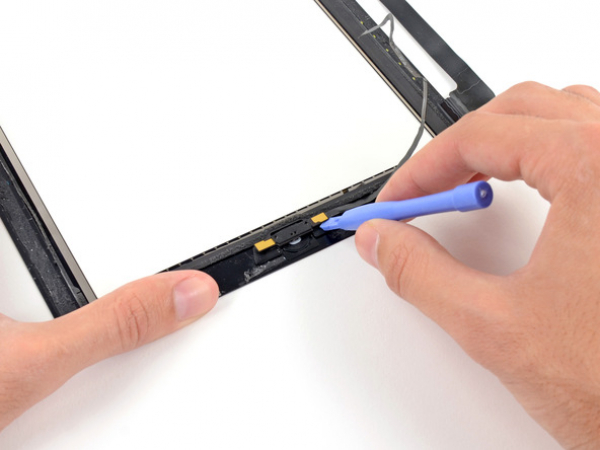

  • Sett den flate enden av et plaståpningsverktøy mellom hjemknappens kontrollkort og monteringsbraketten - på høyre side.

  • Skyv plaståpningsverktøyet nedover for å pirke bort limet som holder hjemknappens kontrollkort og monteringsbrakett sammen.

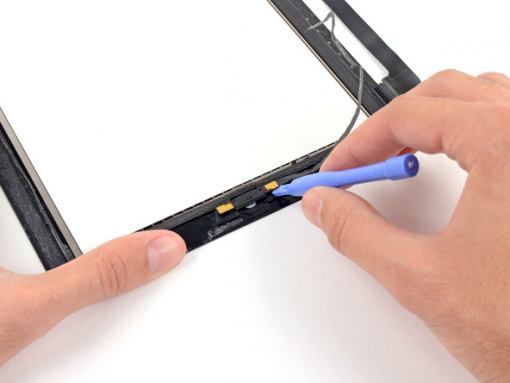

  • Gjenta prosessen for å løsne limet under den venstre side av hjemknappens kontrollkort.

Steg 3

  • Løft hjemknappens kontrollkort opp og fjern det fra monteringsbraketten.

thumb image 1
thumb image 2

Steg 4

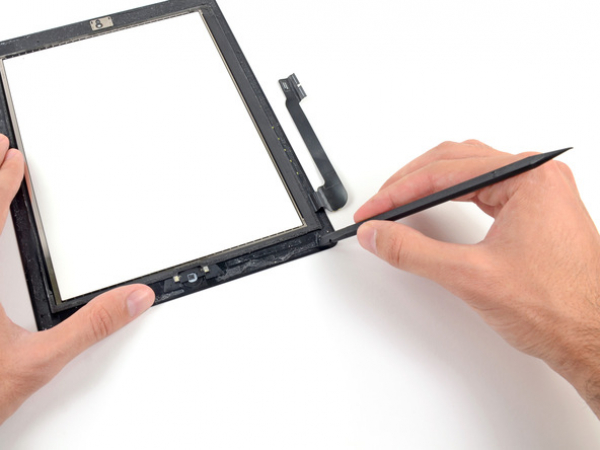

  • Skrap vekk gammelt lim fra frontpanelets nedre høyre hjørne med den flate enden av en spudger.

  • Om nødvendig brukes en pinsett for forsiktig å fjerne limrestene.

thumb image 1
thumb image 2

Steg 5

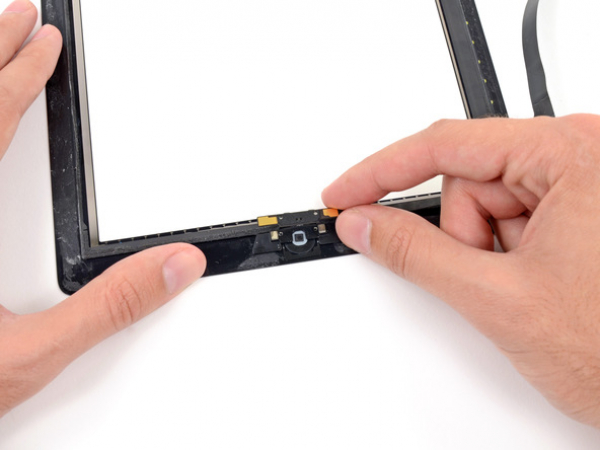

  • Plasser hjemknappens kontrollkort over hjemknappens monteringsbrakett.

  • Pass på at hjemknappens kontrollkort plasseres slik at kanten er nøyaktig på linje med kanten på hjemknappens monteringsbrakett.

Steg 6

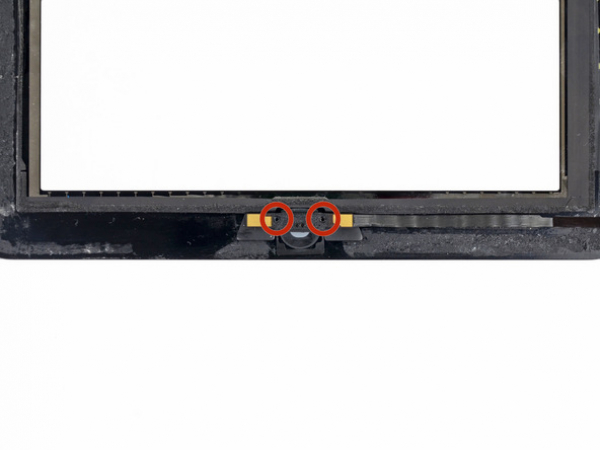

  • Sett de to 2,1 mm Phillips-skruene tilbake i hjemknappens kontrollkort og skru dem til for å feste kontrollkortet til monteringsbraketten.

thumb image 1
thumb image 2
thumb image 3

Steg 7 - Limbånd (eksisterende Panel)
Tilbake til toppen

  • De resterende limbåndene skal nå plasseres på frontpanelet.

  • Ikke fjern den klare bakbeskyttelsen fra båndene med en gang.

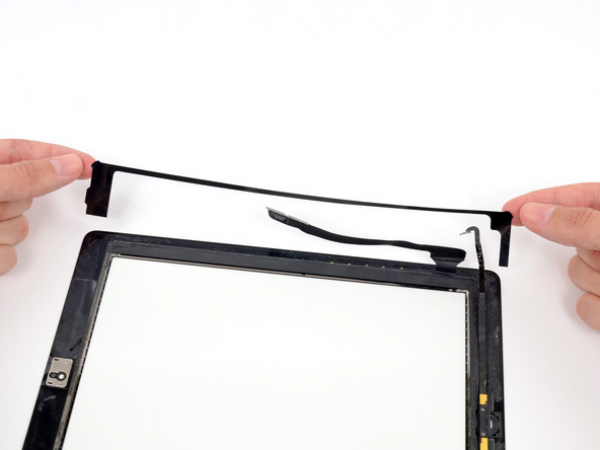

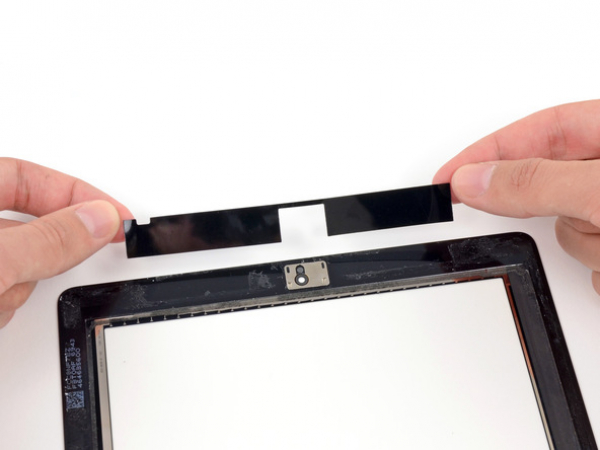

  • Plasser det limbåndet som har form som en bro mellom den øvre kanten av frontpanelets innerramme og kameraets monteringsbrakett.

  • Glatt ut limbåndet fra sentrum og utover. Sørg for at det ikke blir værende noen luftbobler mellom limbåndet og frontpanelet.

thumb image 1
thumb image 2

Steg 8

  • Plasser det lange C-formede limbåndet på høyre side av frontpanelet.

thumb image 1
thumb image 2

Steg 9

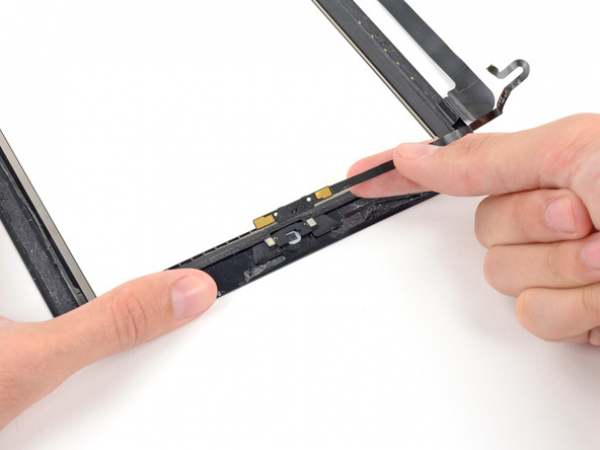

  • Det er anbefalt å løfte hjemknappens flatkabel til side mens du plasserer det neste båndet under dette.

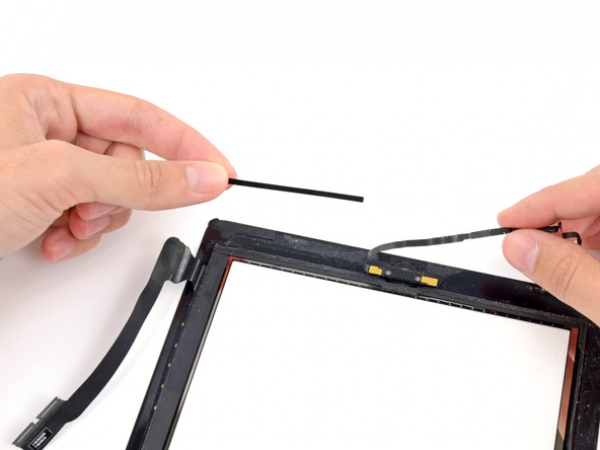

  • Legg deretter det rette, middels lange limbåndet nederst på høyre side av frontpanelet, under hjemknappens flatkabel.

thumb image 1
thumb image 2

Steg 10

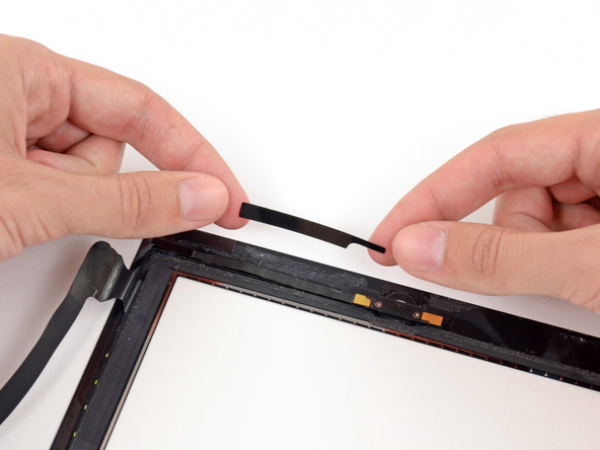

  • Sett det faneformede rektangulære limbåndet nederst på høyre side av frontpanelet.

thumb image 1
thumb image 2

Steg 11

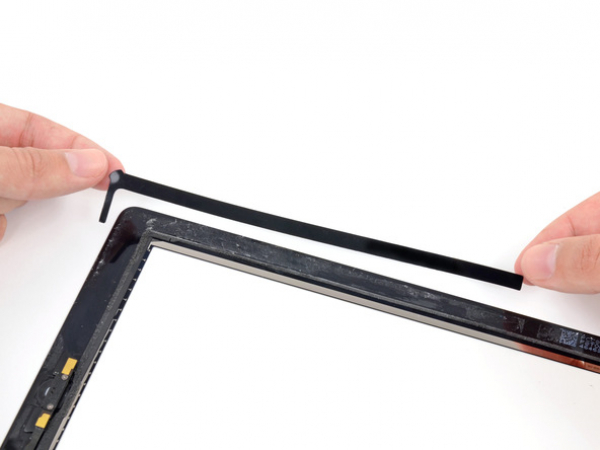

  • Plasser det L-formede limbåndet på det nedre venstre frontpanelhjørnet.

thumb image 1
thumb image 2

Steg 12

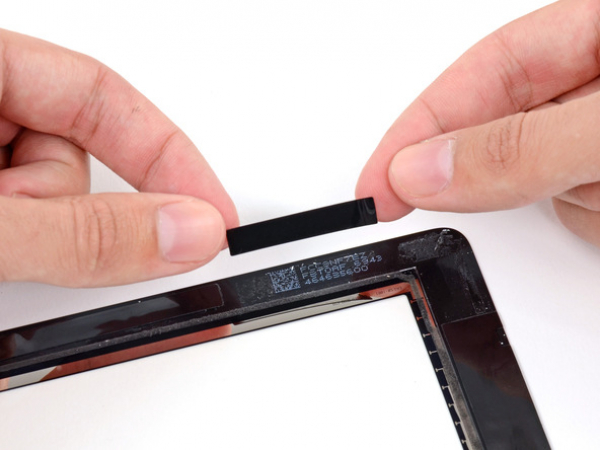

  • Sett det korte rektangulære limbåndet øverst på venstre side av frontpanelet.

thumb image 1
thumb image 2

Steg 13

  • Lim til slutt det korte L-formede limbåndet i det øvre venstre frontpanelhjørnet.

thumb image 1
thumb image 2

Steg 14

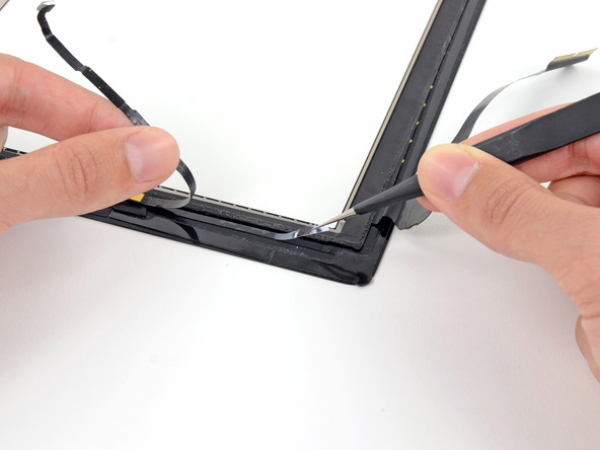

  • Den klare bakbeskyttelsen på limbåndet som er plassert direkte under hjemknappens flatkabel fjernes. Dette gjøres med en pinsett.

  • Sett hjemknappens flatkabel på limbåndet og glatt ut fra sentrum og utover uten at det blir værende luftbobler mellom limbåndet og frontpanelet.

  • Ikke fjern den klare bakbeskyttelsen fra båndene umiddelbart.

Steg 15

  • Når alle limbåndene er påført, skal frontpanelet monteres og iPaden settes sammen igjen.

  • Før du lukker frontpanelet, skal den klare bakbeskyttelsen på hver stripe fjernes med en pinsett.

  • Hvert bånd bør plasseres og orienteres riktig før du tar av den klare bakbeskyttelsen.

  • Denne prosedyren vil kreve endel tålmodighet fordi noen av limbåndene er ganske små.
