Bytte av iPhone 4S dock-kontakt

Voordat u uw iPhone uit elkaar haalt, zorg ervoor dat hij uitgeschakeld is.

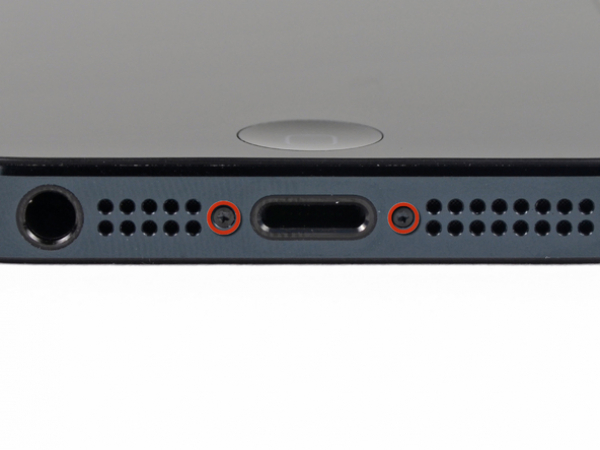

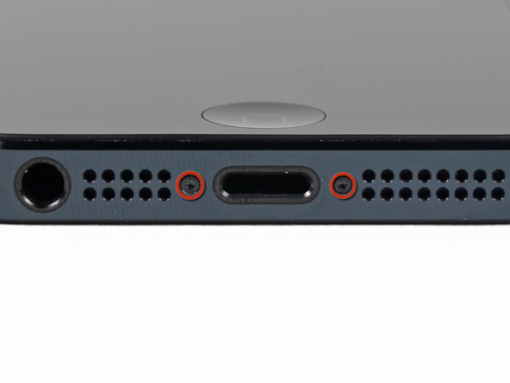

Verwijder de twee 3,6 mm Pentalobe schroeven naast de Lightning connector.

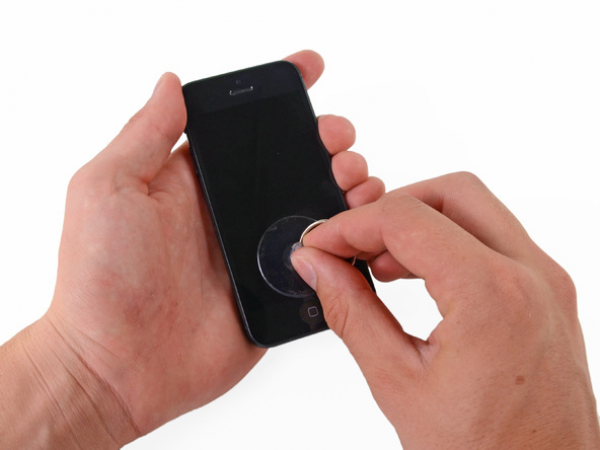

Druk een zuignap op het scherm, net boven de home-knop.

Zorg ervoor dat de zuignap helemaal op het scherm ligt om een goede afdichting te krijgen.

Zorg ervoor dat de zuignap stevig is bevestigd aan het voorpaneel.

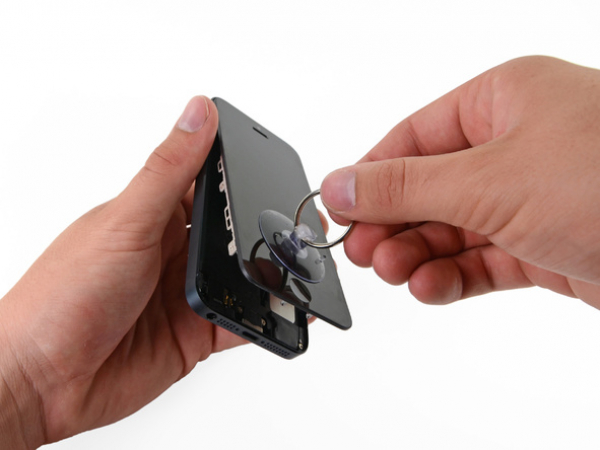

Houd de iPhone omlaag met een hand, en trek dan de zuignap omhoog om het frontpaneel van de achterkant te scheiden.

Neem de tijd en gebruik een stevige, constante kracht. Het scherm heeft een veel strakkere pasvorm dan de meeste apparaten.

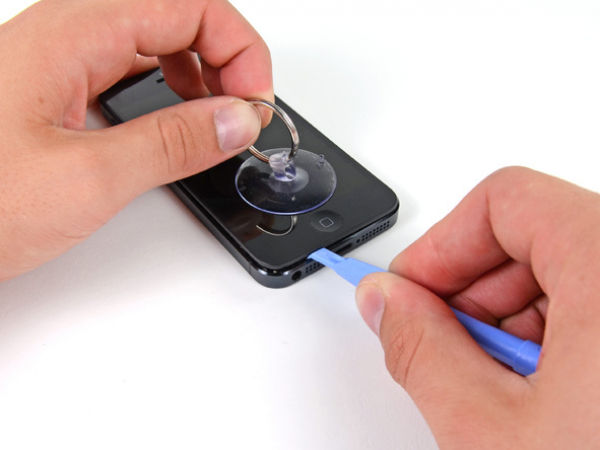

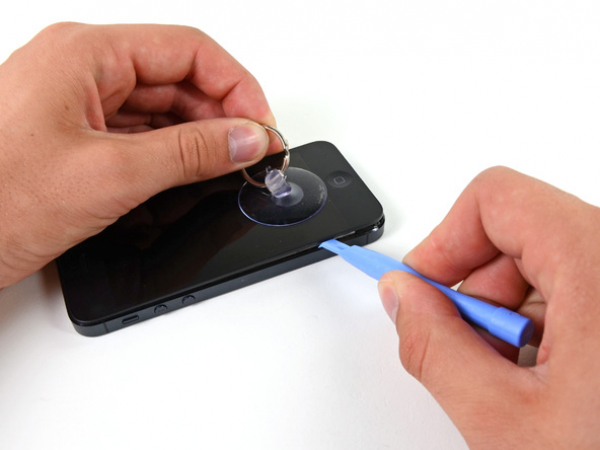

Met een plastic openingstool moet u voorzichtig de achterkant naar beneden wrikken, terwijl u met de zuignap omhoog trekt.

Er zijn verschillende klemmetjes waarmee het frontpaneel aan de achterkant bevestigd zitten, dus moet u mogelijk een combinatie van de zuignap en een plastic openingstool gebruiken om het frontpaneel los te krijgen.

Blijf wrikken rond de zijkanten van het frontpaneel, en maak de klemmetjes los aan zowel de linker- als de rechterkant.

Zodra de klemmetjes losgemaakt zijn aan de onderkant en zijkanten van het frontpaneel, trekt de onderkant van het frontpaneel weg van het achterkant.

Probeer het frontpaneel niet volledig te verwijderen van de achterkant, want er zijn verschillende lint kabels nog steeds verbonden aan de bovenkant van de iPhone.

Til en draai het voorpaneel tot ongeveer 90 graden vanaf de achterkant.

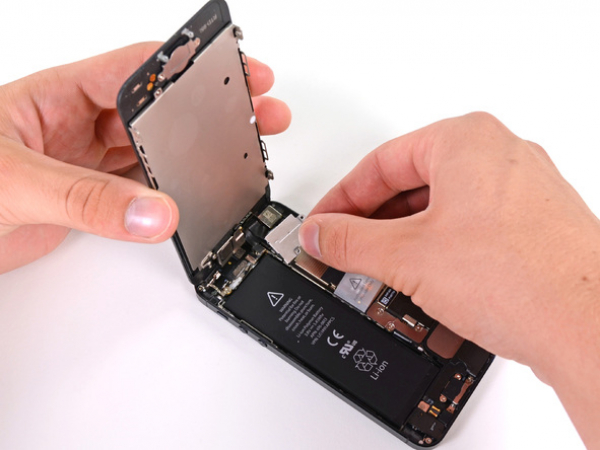

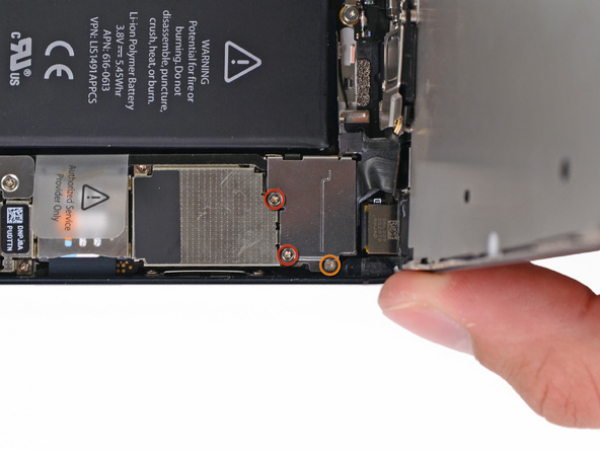

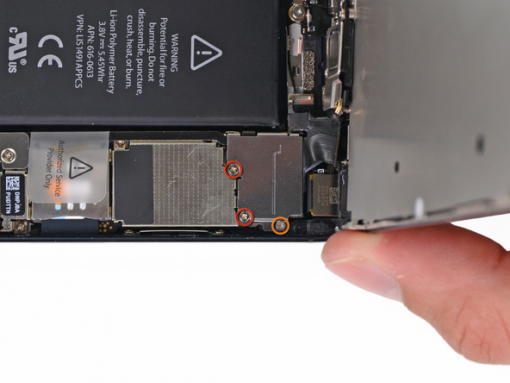

Verwijder de volgende schroeven waarmee de kabelbeugel van het frontpaneel aan het logicboard vast zit:

Twee 1,2 mm Phillips schroeven

Een 1.6 mm Phillips schroef

Verwijder de kabelbeugel van het frontpaneel van het logicboard.

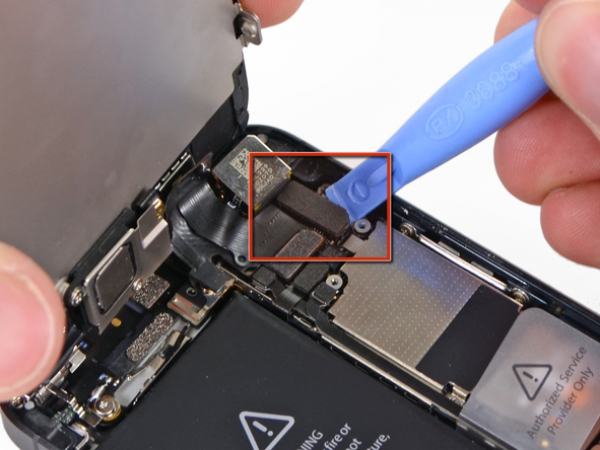

Gebruik een plastic openingstool om de drie frontpaneel kabels los te maken:

Front camera en sensor kabel

Digitizer kabel

LCD kabel

Bij het monteren van uw telefoon, kan de lcd kabel uit de connector wegglippen. Dit kan leiden tot witte lijnen, of helemaal niets te verschijnen bij het inschakelen van uw telefoon weer aan. Als dat gebeurt, gewoon sluit de kabel weer aan en herstart uw telefoon. De beste manier om uw telefoon te herstarten is om de accu los te koppelen en opnieuw in de telefoon terug te plaatsen.

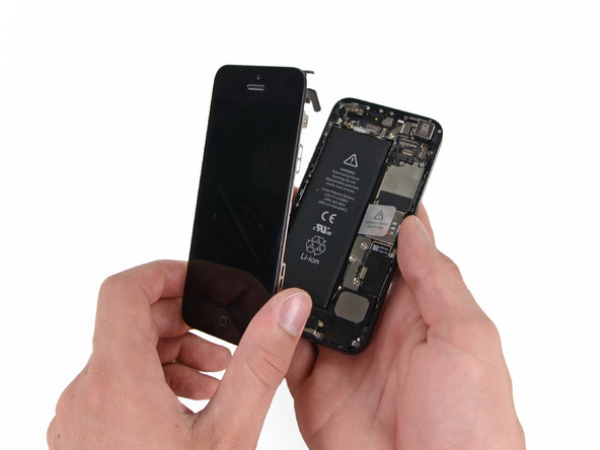

Verwijder het frontpaneel van de achterkant.

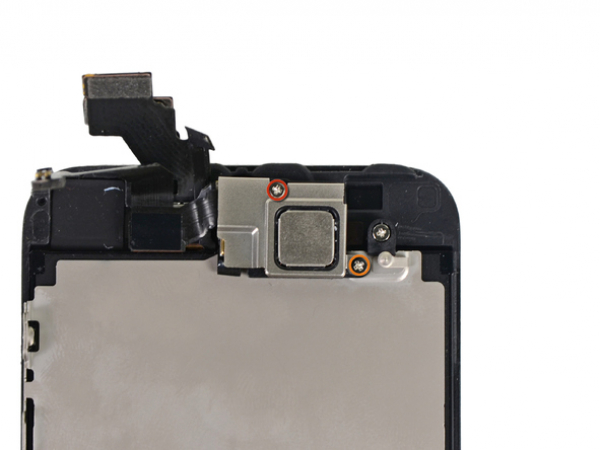

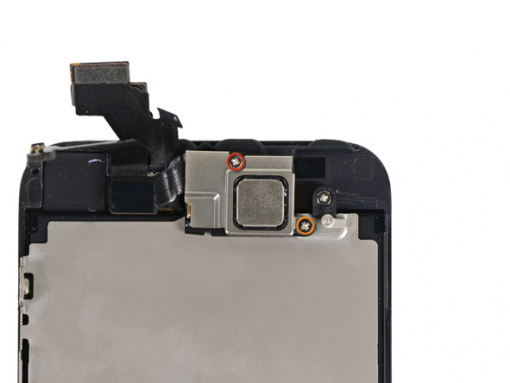

Verwijder de twee schroeven waarmee de front camera beugel aan het scherm vast zit.

Een 4.1 mm Phillips schroef

Een 2.2 mm Phillips schroeven

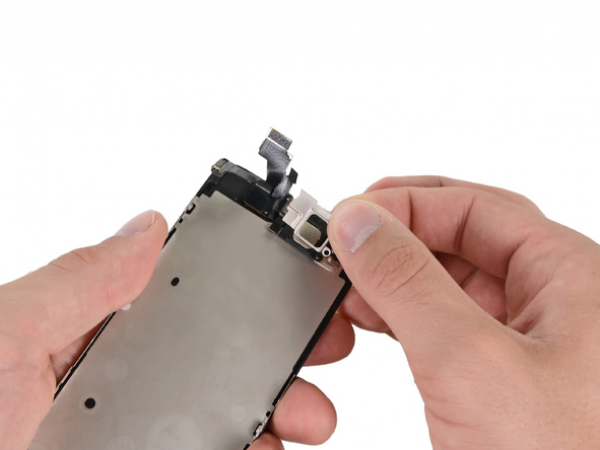

Verwijder de luidsprekerbeugel van het beeldscherm.

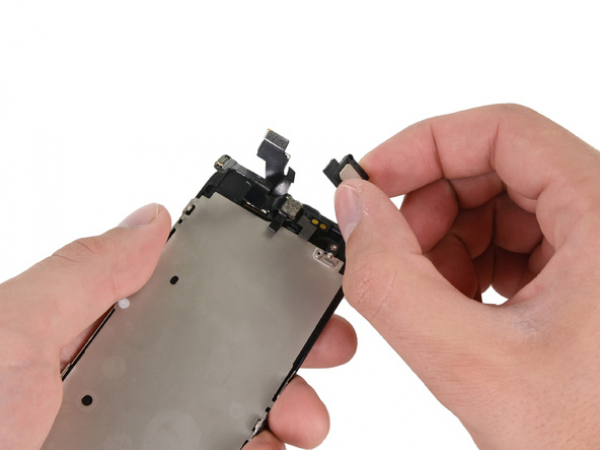

Verwijder de luidspreker van de iPhone.

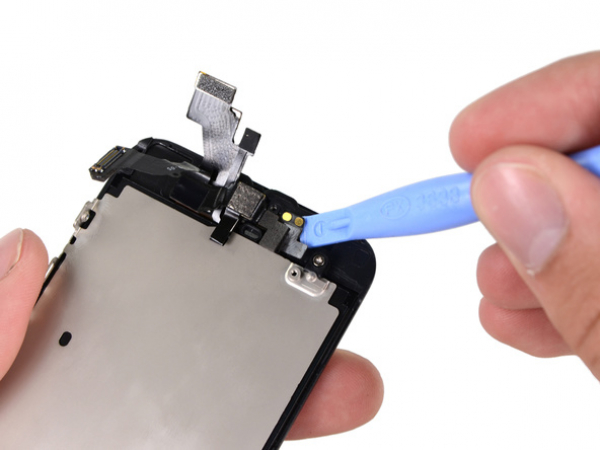

Begin onder de contacten van de luidspreker, gebruik een plastic openingstool of de punt van een spudger om de front camera kabel uit het scherm los te wrikken.

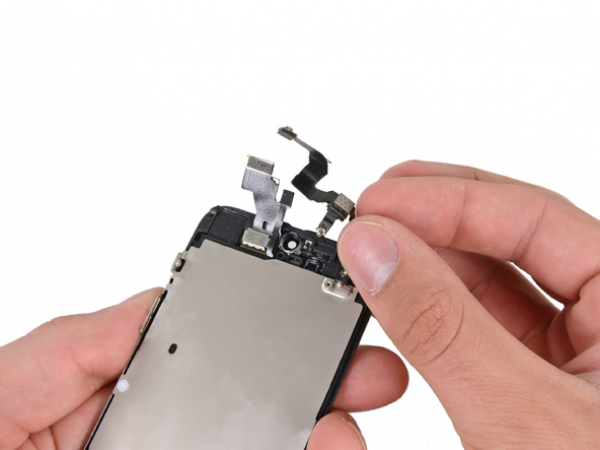

Verwijder de front camera en de microfoon van de achterkant.

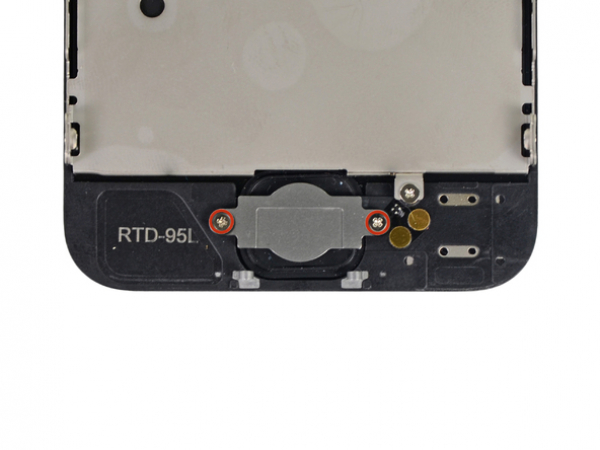

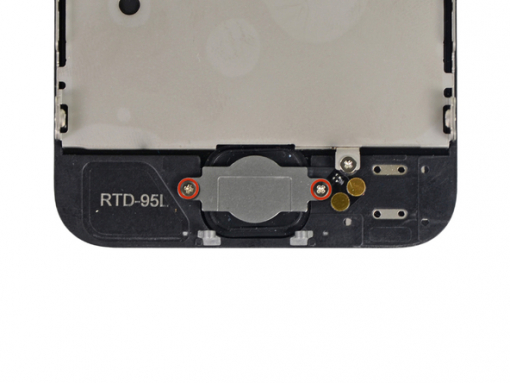

Verwijder de twee 1,3 mm Phillips schroeven waarmee de home-knop beugel aan het beeldscherm vast zit.

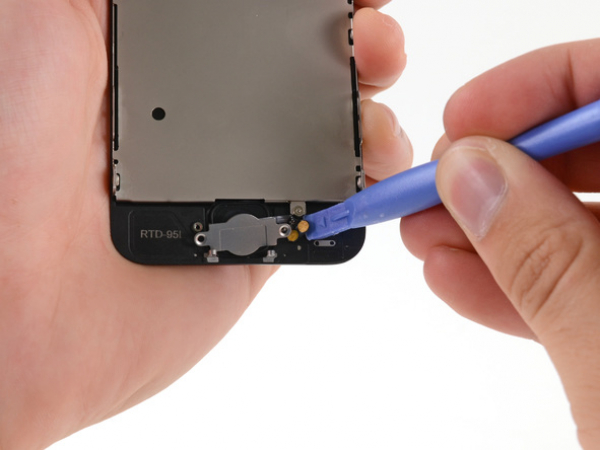

Gebruik een plastic openingstool om de rand van de home-knop lintkabel omhoog te wrikken van het scherm.

Begin onder de contactpunten aan de rechterkant en werk naar links.

Van links naar rechts gaan kan de lintkabel scheuren omdat de contacten vast bevestigd zijn aan het voorpaneel.

Als u problemen hebt met het schuiven van de plastic openingstool onder de contactpunten, draai het gereedschap en duw tegen de rechterzijde van de contacten om de lijm los te maken, probeer het opnieuw.

Verwijder de home-knop lintkabel van het scherm.

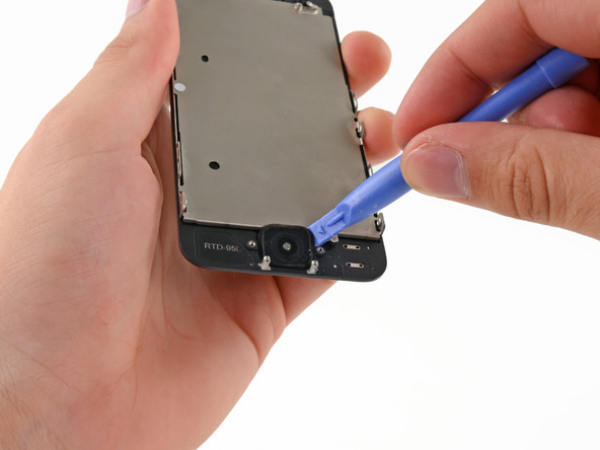

Gebruik een plastic openingstool om de home-knop omhoog van het scherm te wrikken.

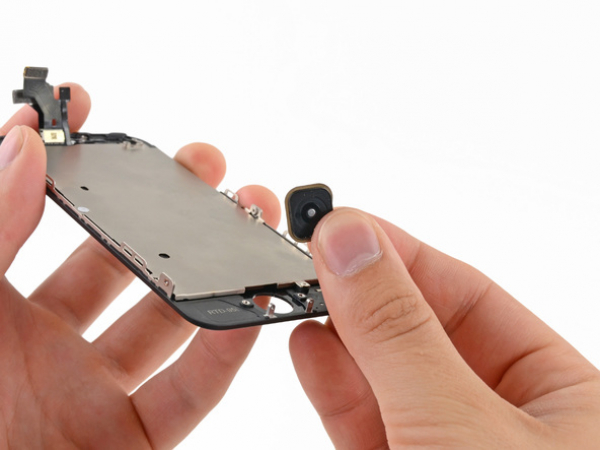

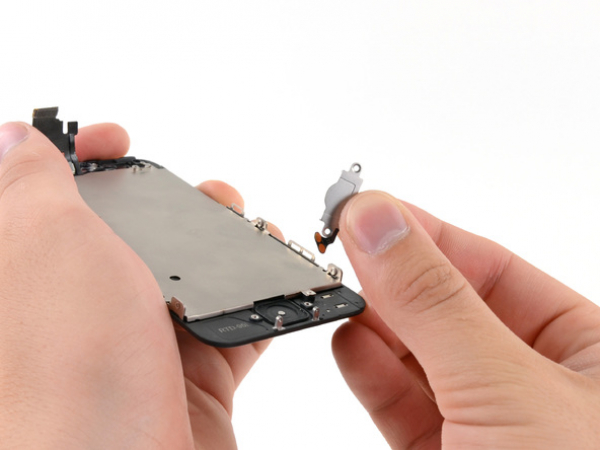

Verwijder de home-knop van het scherm.

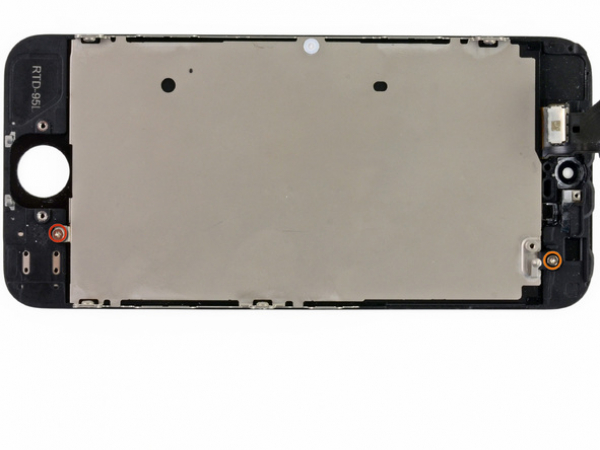

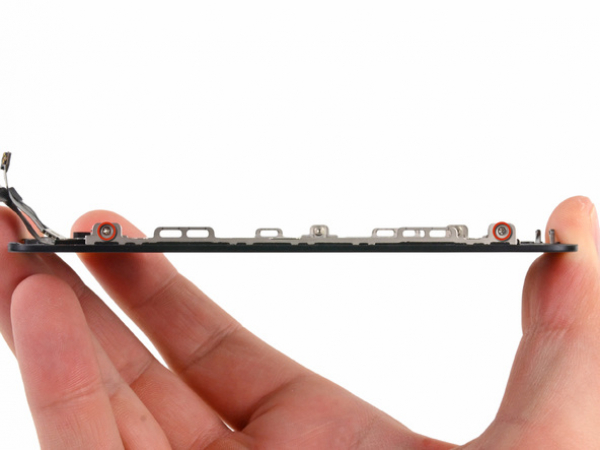

Verwijder de twee 1,2 mm Phillips schroeven aan elke kant van het LCD scherm (vier in totaal).

Verwijder de twee schroeven waarmee de LCD schermplaat aan het scherm vast zit:

Een 1.4 mm Phillips schroef

Een 2.6 mm Phillips schroef

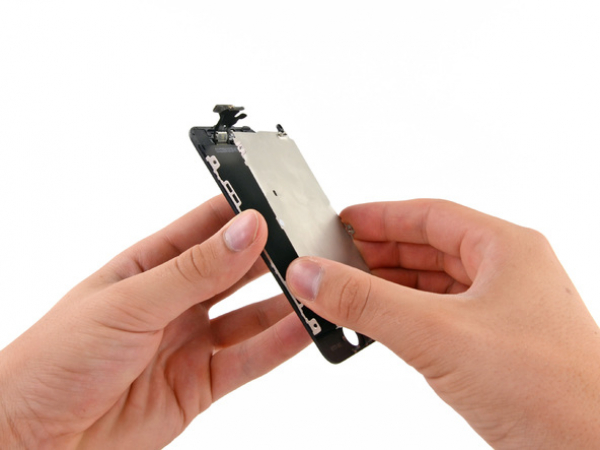

Verwijder de LCD schermplaat van het scherm.

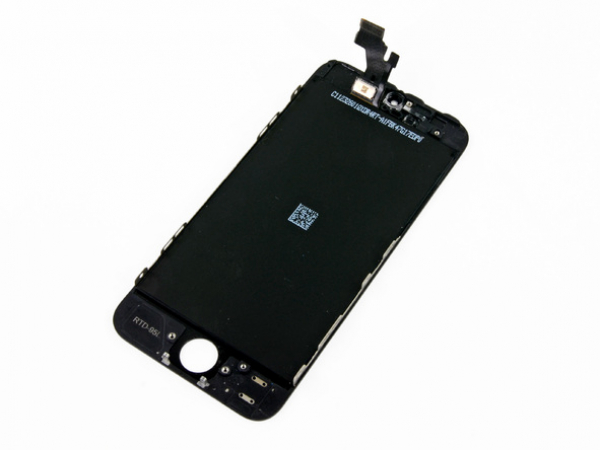

Het naakte scherm blijft.

Voor het opnieuw monteren, zorg ervoor dat u verplaatst de LCD schermplaat, home-knop, front camera en luidspreker naar uw nieuwe deel.
