iPhone 6s Skjermbytte

Før du begynner, må du bruke opp iPhone-batteriet til under 25%.

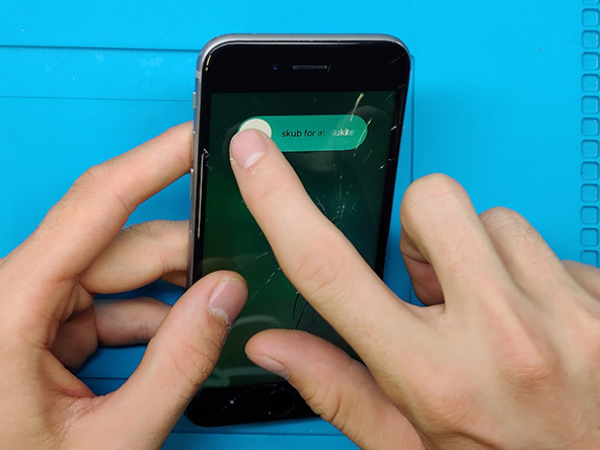

Slå av iPhone før du begynner å demontere.

Advarsel:

Litiumion batterier kan ta fyr og eksplodere hvis de blir punktert ved et uhell, spesielt med metallverktøy.

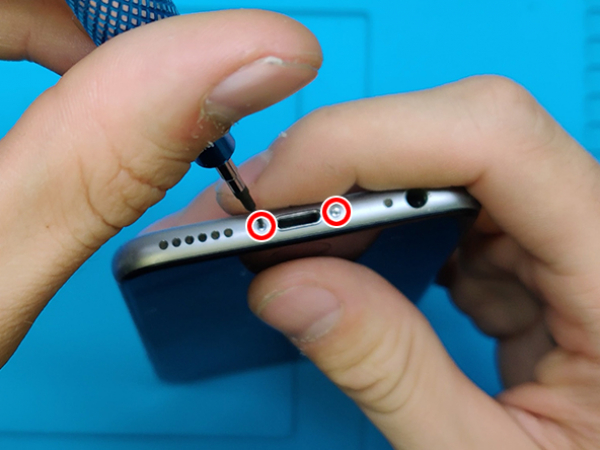

Fjern de to pentalobe-skruene (3,4 mm) ved siden av Lightning kontakten.

Skyv inn det flate åpningsverktøyet av metall mellom skjermen og metallrammen

Start fra bunnen av telefonen.

Drei spudgeren for å utvide gapet mellom skjermen og bakdekselet.

Fortsett langs høyre og venstre kant til alle klippene spretter av.

Merk:

Unngå å lirke langs den øvre kanten av enheten, du kan skade plastklemmene som fester skjermen.

Tips 1:

Hvis skjermglasset er knust, for å forhindre skader, kan du legge teip over glasset.

Legg striper med klart selvklebende teip over telefonens skjerm til den er helt dekket.

Fjern den nederste delen av skjermen fra metallrammen

Bruk telefonens overkant som et hengsel.

Løft skjermen til omtrent 90º vinkel.

Sett skjermen mot en bok eller annen gjenstand mens du reparerer telefonen.

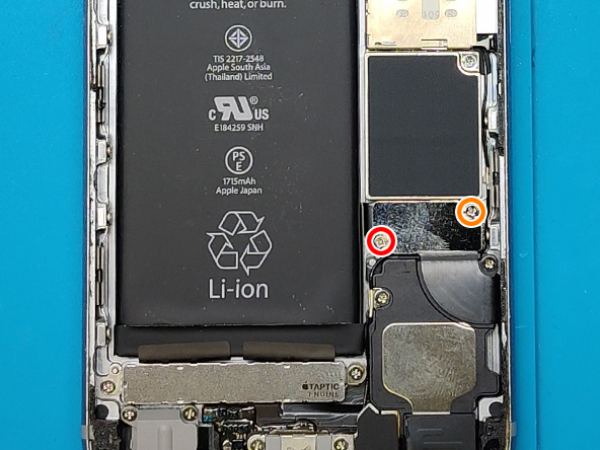

Fjern en 2,2 mm skrue og en 2,9 mm skrue.

Fjern metallbraketten som beskytter batterikontakten.

Koble batteriet med kanten av et åpningsverktøy eller lirk det forsiktig med en ren negl.

Tips:

Skyv batterikontakten bort fra hovedkortet for å holde den borte fra kontakten. På den måten unngår du utilsiktet tilkobling til batteriet mens du jobber.

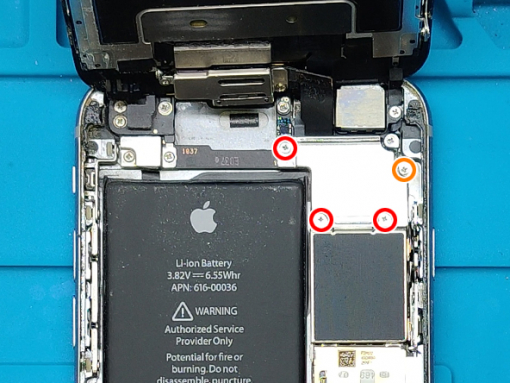

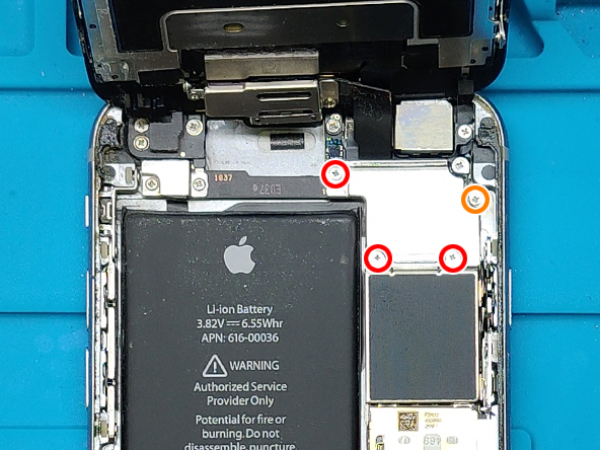

Fjern de fem Philips skruene som fester metallbraketten på frontpanelet:

3x 1,2 mm skruer

1x 2,8 mm skrue

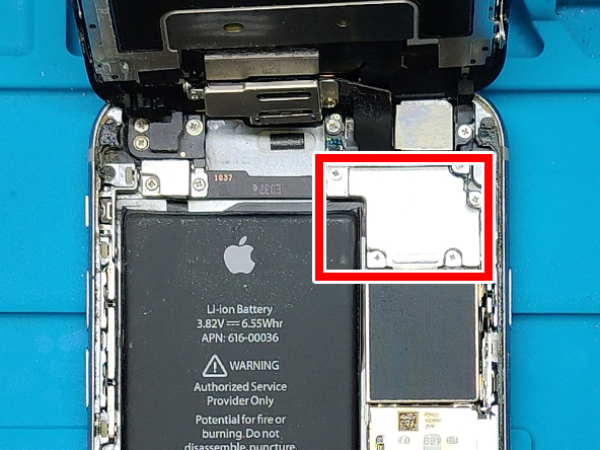

Fjern monteringsbraketten på frontpanelet.

Koble fra den kamerakontakten foran.

Koble fra digitizer flex-kabelen.

Koble fra LCD-kabelkontakten.

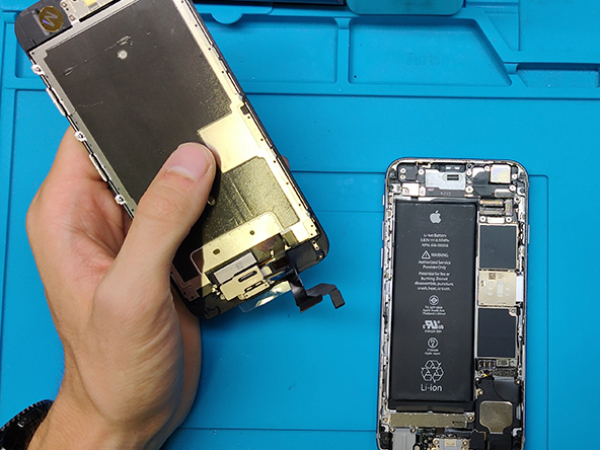

Skill frontpanelet fra resten av telefonen.

Merk:

Hold LCD-skjermen skal være støttet hele tiden.

Advarsel:

Sorter skruene når du fjerner dem, slik at du kan sette dem tilbake i riktig stikkontakt.

Noen skruer er lengre enn andre, og å sette dem i feil hull kan forårsake permanent skade.

Merk:

Vær oppmerksom på at du bare lirker på kabelkontaktene, unngå stikkontaktene på logikkortet.

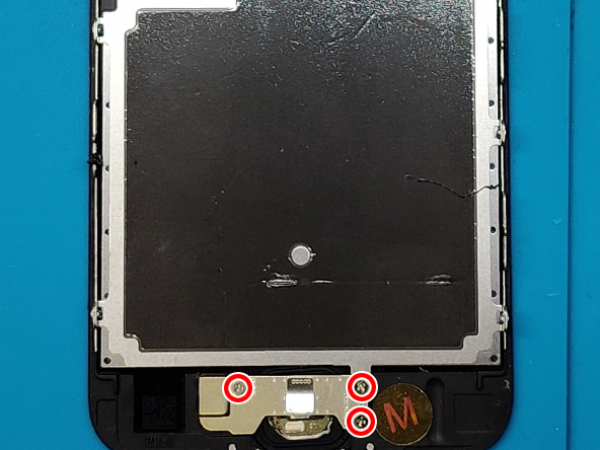

Bruk en Philips skrutrekker for å fjerne tre 1,7 mm skruer fra bunnen av enheten.

Fjern metallbraketten som fester hjem-knappen.

Koble fra hjem-knappens kontaktkabel.

Fjern hjem-knappen / fingeravtrykkssensoren.

Merk:

Fingeravtrykkssensoren fungerer KUN med telefonens opprinnelige hjem-knapp, så du må overføre hjem-knappen fra den gamle skjermen til den nye skjermen.

Din nye LCD-skjerm kan komme med en ekstra Philips skrue som allerede er installert nær hjem-knappen.

Fjern skruen slik at du kan installere hjem-knappen og braketten på nytt.

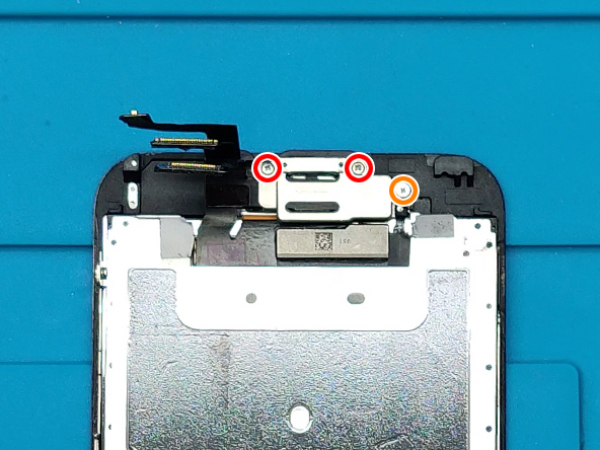

En 1,3 mm skrue

Fjern metallbraketten på ørestykket, frontkameraet og sensoroppsettet.

Fjern ørestykket.

Fjern frontkameraet og sensoroppsettet som en del.

Merk:

Sensorer og kameraet kommer i ett stykke.

Fjern ørestykket som er limt sammen med det.

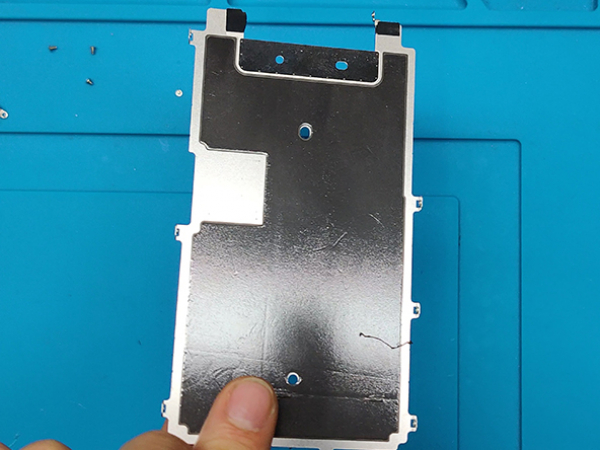

Ditt nye frontpanel kan komme uten metallbeskyttelse.

Hjem-knappens flatkabel og begge deler av kontaktene er limt på den.

Du må overføre den fra den gamle.

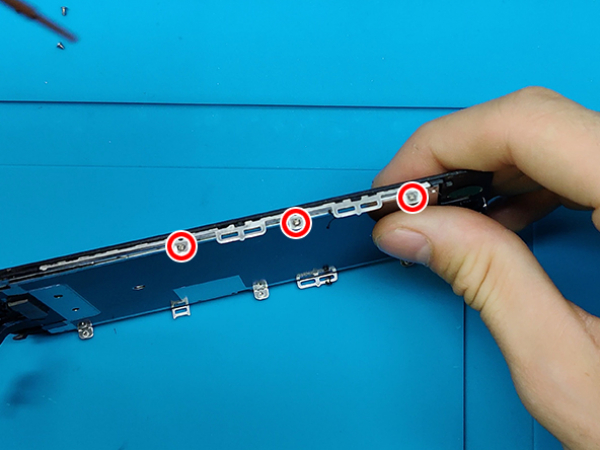

Fjern 6 skruer, 3 på begge sider av enheten.

Fjern en skrue fra toppen.

En skrue fra bunnen er allerede fjernet med hjem-knapp-braketten.

Merk:

Sammenlign den originale skjermen med den nye skjermen.

Sjekk hvilke komponenter du trenger fra gamle skjermen før du installerer den nye.

Ta nå den nye skjermen og installer metallbeskyttelsen du tidligere fjernet.

Juster den med baksiden av enheten og fest den med skruer.

Installer nå frontkameraet, sensorer og ørestykk.

Plasser braketten på toppen av enheten og fest den med skruen

Sett hjem-knappen i det nederste hullet og koble kontakten inn.

Plasser metallbraketten på toppen av den og fest den med skruer.

Det er på tide å koble skjermen til hovedkortet.

Koble til LCD-kabelkontakten.

Koble til hjem-knapp kabelkontakten.

Koble til ørestykk-kontakten.

Koble den kamerakontakten.

Hold skjermen støttet hele tiden.

Installer metallbraketten og fest den med fem skruer du fjernet i trinn 5.

Koble til batteriet igjen.

Installer metallbraketten og fest den med to skruer som ble fjernet i trinn 4.

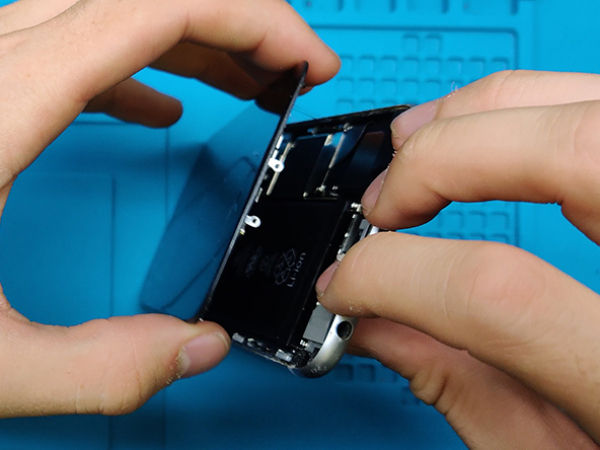

Ta skjermen ned og klikk den ordentlig fra toppen.

Trykk forsiktig på kantene på skjermen og fortsett nedover.

Avslutt reparasjonen med de to pentalobe-skruene (3,4 mm).
