iPhone 7 Plus Skjermbytte

Lad batteriet under 25% før du begynner med reparasjonen.

Et ladet Li-Ion-batteri kan ta fyr og eksplodere hvis det blir punktert.

Advarsel:

Hvis batteriet er hovent, må du ta de nødvendige forholdsregler.

Ikke varme opp telefonen. Du kan bruke isopropylalkohol rundt kantene på bakdekselet for å svekke limet.

Bruk øye- og håndbeskyttelse når du jobber med hovne batterier.

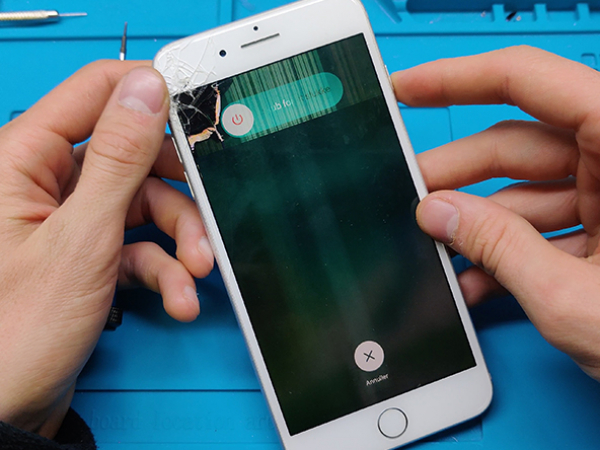

Slå av enheten.

Fjern de to 3,4 mm pentalobe-skruene på undersiden av iPhone.

Merk:

Åpning av iPhones skjermen vil svekke de vanntette tetningene.

Ha erstattende forseglinger klare når du kommer til dette steget, eller pass på å unngå væskeeksponering hvis du setter sammen din iPhone uten å erstatte forseglinger.

Sett den flate enden av en spudger inn i gapet.

Det vanntette limet som holder displayet på plass er veldig sterkt, og det å skape dette gapet krever mye kraft.

Hvis du har problemer med å åpne gapet, sving skjermen opp og ned for å svekke limet til spudgeren passer på innsiden.

Tips 1:

Oppvarming av underkanten på iPhone vil hjelpe til å myke limet som sikrer skjermen, og gjøre det lettere å åpne.

Bruk en varmepistol (hårføner) rundt kantene på iPhone i omtrent et minutt for å myke opp limet på undersiden.

Tips 2:

Du kan bruke en sugekopp for å hjelpe deg med å løfte skjermen enklere.

Hvis displayets glasset er sprukket, må du forhindre ytterligere sprekker og personskade under reparasjonen ved å tape over glasset.

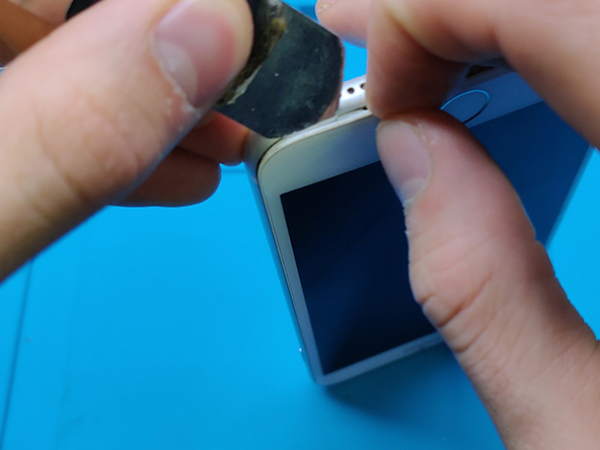

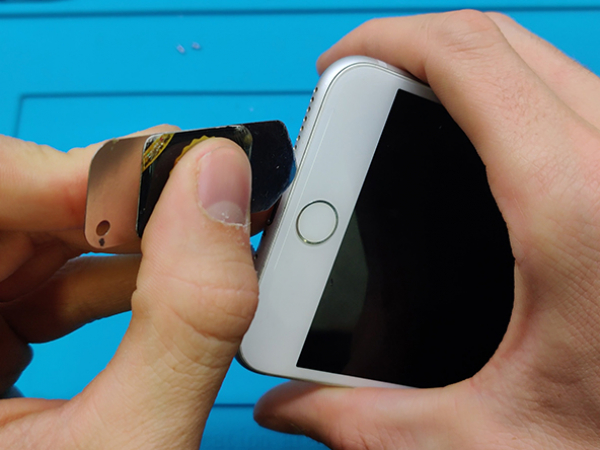

Skyv spudgerkantene på iPhone med start fra bunnen.

Vri spudgeren for å utvide gapet mellom skjerm og bakdeksel.

Ikke begynn å lirke langs den øverste kanten av telefonen, da du risikerer å skade plastklemmene som sikrer skjermen.

Trekk skjermenheten litt bort fra øverste kanten av telefonen for å koble ut klippene som holder dekselet.

Åpne din iPhone ved å svinge skjermen opp fra venstre side, som omslaget på en bok.

Ikke prøv å skille skjermen helt ennå, ettersom flere skjøre båndkabler fremdeles kobler den til iPhone logikkortet.

Merk:

Ikke løft skjermen mer enn 10º da det er båndkabler langs høyre kant av enheten som kobler skjermen til logikkortet.

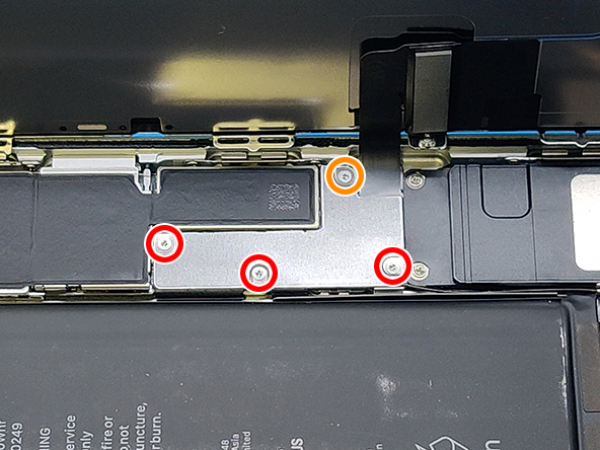

Fjern fire trepunkts Y000 skruer som fester den nedre koblingsbraketten, i følgende lengder:

Tre 1,2 mm skruer

En 2,4 mm skrue

Tips:

Under hele denne reparasjonen, må du følge med på hver skrue og sørge for at den går tilbake nøyaktig der den kom fra for å unngå å skade din iPhone.

Fjern den nedre kontakten.

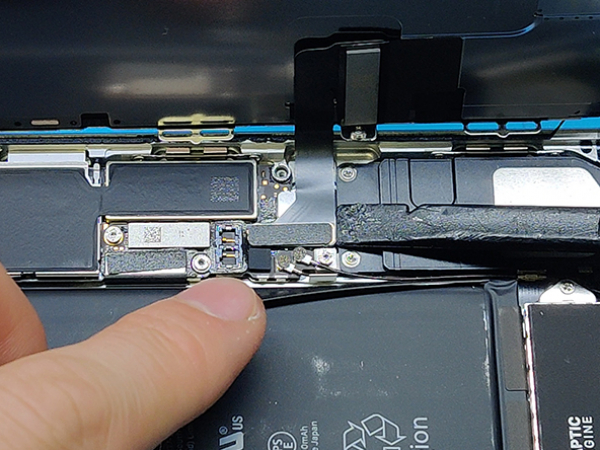

Bruk spissen til en spudger for å løfte batterikontakten ut fra logikkortet.

Bind kontaktskabelen litt opp for å forhindre at den kommer i kontakt med stikkontakten og gir strøm til telefonen.

Forsikre deg om at batteriet er koblet fra før du kobler fra eller kobler til kablene igjen i dette steget.

Bruk en spudger eller en negle for å koble fra de to nedre skjermkontaktene ved å lirke dem rett opp fra kontaktene på logikkortet

Fjern de to 1,3 mm Phillips-skruene som fester braketten over sensorkontakten på frontpanelet.

Fjern braketten.

Koble frontpanelets sensorkontakten fra kontakten på logikkortet.

Fjern skjermenheten.

Merk:

For å koble til igjen disse kablene, trykk ned på den ene enden til de klikker på plass, og gjenta deretter på motsatt ende. Ikke trykk ned på midten. Hvis kontakten er litt feiljustert, kan kontakten bøye og forårsake permanent skade.

Hvis du har en blank skjerm, hvite linjer på skjermen, eller delvis eller fullstendig mangel på berøringsrespons etter at du har satt sammen telefonen på nytt, kan du prøve å koble fra og koble sammen begge kablene nøye og forsikre deg om at de sitter ordentlig.

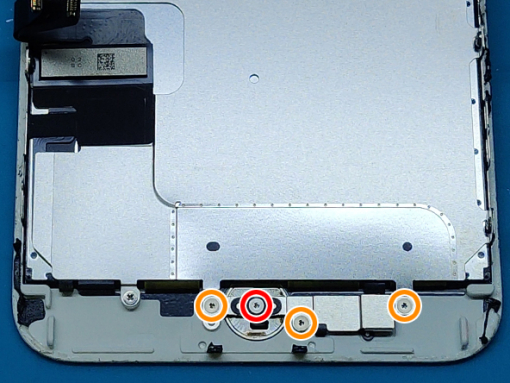

Fjern de fire Y000-skruene som fester braketten over hjemmet / Touch-ID sensoren:

En 1,1 mm skrue

Tre 1,3 mm skruer.

Fjern braketten som fester hjemme / Touch-ID sensoren.

Trykk under den venstre kanten av kabelskontakten til hjemknappen for å koble den fra stikkontakten.

Tips:

Under montering må du være forsiktig så du ikke strammer skruene for hardt ellers kan det hende at hjemmeknappen kommer ikke til å fungere.

Merk:

Hvis hele kontakten begynner å snu oppover uten å skille, trykker du ned kabelen i den øverste kanten av kontakten med flate delen av spudgeren, mens du samtidig lirker den venstre kanten av kontakten. Vær veldig forsiktig så du ikke skader kabelen eller kontakten, ellers vil du deaktivere sensoren permanent.

Å varme opp området rundt hjem- / Touch-ID-sensoren vil bidra til å myke limet som holder kabelen på plass, noe som gjør det lettere å fjerne den trygt.

Ta opp skjermenheten.

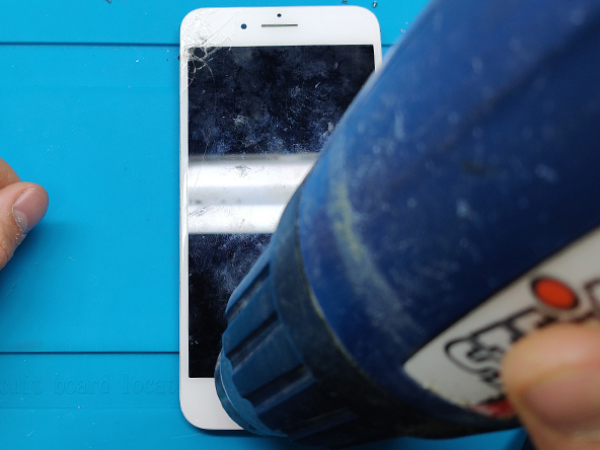

Bruk en varmepistol (hårføner) og bruk den på underkanten av displayet i omtrent 90 sekunder for å myke opp limet under.

Bruk en åpningsplukk forsiktig for å skille limet som holder hjem- / Touch-ID sensorkabelen på baksiden av skjermpanelet.

Fjern hjem- / Touch-ID sensorenheten ved å løfte fronten av skjermen.

For å installere på nytt, sett først kabelen gjennom hullet foran på skjermen.

Merk:

Erstatningsdelen din kan komme med en ekstra Y000-skrue som allerede er installert til høyre med hjem-knappen. Fjern unødvendige skruer slik at du kan sette tilbake hjemknappkonsollen.

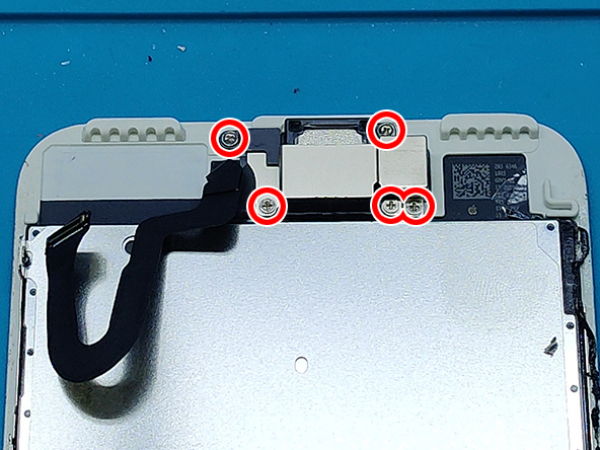

Skru ut 6 skruer som holder metallbraketten.

Fjern metallbraketten.

Løft forsiktig frontkameraets glatte kabelen.

Nå kan du fjerne ørestykket fra skjermenheten.

Ørestykkens nett, sensor og frontkameraet kommer som en enhet.

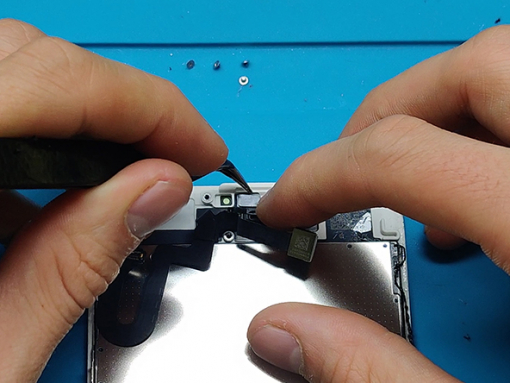

Bruk pinsetten for å fjerne sensoren og ørestykkens nett forsiktig fra hullene

Nå skulle hele partiet gå ganske enkelt ut.

Vær foriktig så du ikke river den glatte kabelen.
