Samsung Galaxy S20 skjermbytte

Slå av Samsung Galaxy S20.

Fjern SIM-skuffen.

Varm opp baksiden av telefonen for å myke opp limet som holder glasset.

Vi bruker en spesiell varmeplate (ikke vist på bilder / video)

Du kan bruke varmepistol eller hårføner i et minutt eller maks. 110 ° C.

Du må kanskje gjenta prosessen fordi limet herder raskt.

Merk:

Åpning av Samsung Galaxy S20 vil skade den vanntette tetningen på enheten din.

Telefonen din vil fortsatt fungere normalt hvis du ikke skifter tetninger, men den mister sin vanntett beskyttelse.

Forsiktig:

Vær forsiktig og unngå overoppheting av Samsung S20.

Både AMOLED-skjermen og batteriet kan bli skadet av overdreven varme.

Sett inn det tynne åpningsverktøyet i metall (iFlex) mellom bakglasset og metallrammen.

Start fra bunnen og arbeid rundt kantene på telefonen.

Vi bruker litt isopropylalkohol som et lim løsemiddel.

Unngå området rundt volum og strømknapper.

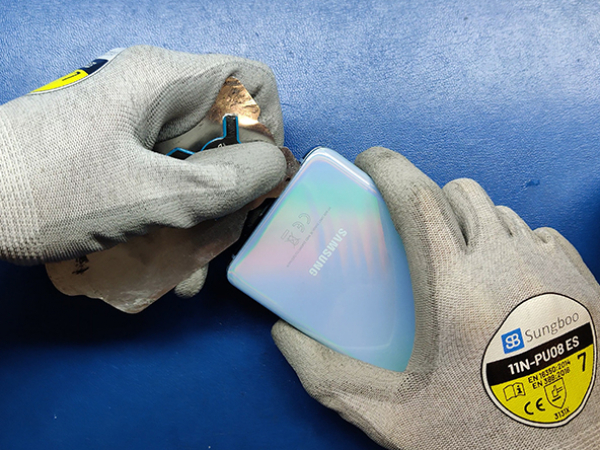

Det er ingenting festet til bakglasset, så du kan nå fjerne det.

Forsiktig:

Kanten av bakglasset nær knappene er innfelt for å passe til metallrammen på telefonen.

Unngå dette området når du skjærer gjennom limet med iFlex-verktøyet, siden glasset er skjørt i områder med kurver og utskjæringer.

Fjern de fem 4,0 mm Philips skruene som fester Qi-ladespolen.

Den nederste delen av spolen er festet med litt lim på høyttaleren.

Den skal løsne lett, akkurat som et klistremerke.

Fjern deretter ladespolen helt.

Fjerning av ladespolen ga oss også tilgang til batterikontakten og andre kontakter.

Som alltid bør du koble fra batteriet først.

Fjern de fire 4,0 mm Philips skruene som fester hovedkort-dekselet.

Fjern hovedkort-dekselet / skjoldet av plast.

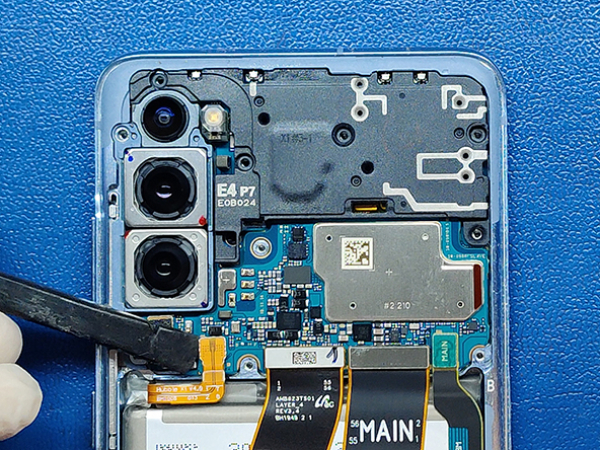

Koble nå alle kontaktene fra hovedkortet.

Hev forsiktig og bøy kontaktene litt til siden.

Forsiktig:

Når du lirker for å koble fra kontaktene på hovedkortet, må du unngå steder der det er små komponenter på hovedkortet for å ikke skade dem.

Forsiktig:

Når du lirker for å koble fra kontaktene på hovedkortet, må du unngå steder der det er små komponenter på hovedkortet for å ikke skade dem.

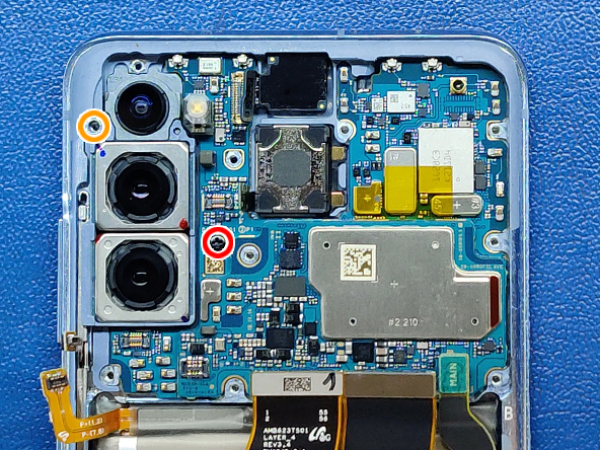

Fjern skruene som holder hovedkortet og kameraene.

1x 2,8 mm Philips skrue

1x 4,0 mm Philips skrue

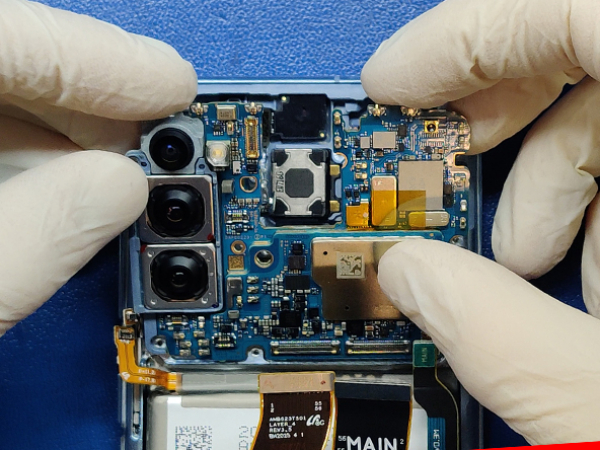

Nå løft hovedkortte forsiktig på den ene siden og ta det ut med begge hender.

Forsikre deg om at ingen kabler eller kontakter kommer i klem.

Unngå å berøre kameralinsene.

Forsiktig:

Vær spesielt forsiktig når du håndterer hovedkortet.

Loddede komponenter er skjøre og vanskelig å reparere.

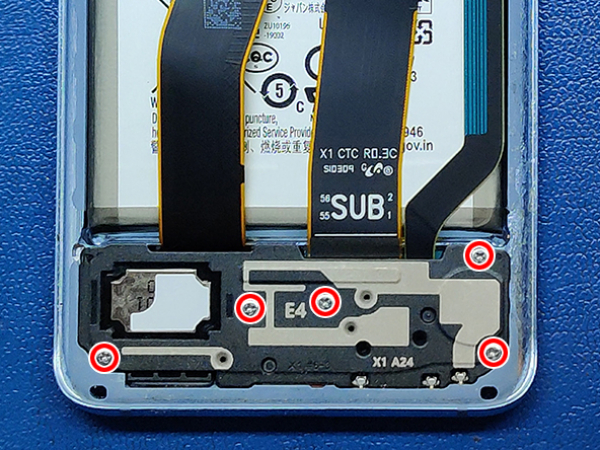

Løsne skruene som fester plastdekselet og den innebygde høyttaleren.

5x 4,0 mm Philips skruer.

Løft høyttaleren og ta den ut.

Fjern de tre 4,0 mm Philips skruene som fester kortet med USB-C-ladekontakten.

Koble kontaktene fra bunnkortet med spissen av en spudger.

Fjern de to kablene på høyre side.

Kabelen med en merkbar kurve til høyre er permanent festet til skjermen.

Ikke prøv å ta ut kabelen.

Løft SUB-kortet fra siden som vender mot batteriet.

Trekk kortet oppover for å fjerne det fra telefonen.

Batteriet er sterkt limt til telefonhuset.

Vi bruker litt isopropylalkohol for å løse opp limet og varmeplaten for å løsne det.

Du kan igjen bruke varmepistolen eller hårføner.

Ikke varm opp batteriet direkte, varm opp fra skjermen.

Med varmeplaten trenger vi bare 30 sekunder for å løsne limet.

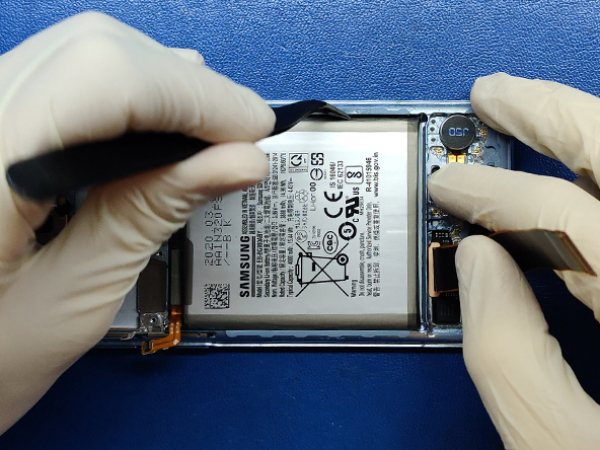

Løs deretter batteriet forsiktig ut.

Forsiktig:

Det anbefales å bruke plastverktøy når du arbeider med et batteri.

Ikke punkter på batteriet, spesielt ikke med et metallverktøy, siden batteriet kan ta fyr og eksplodere.

Unngå å bøye og deformere batteriet.

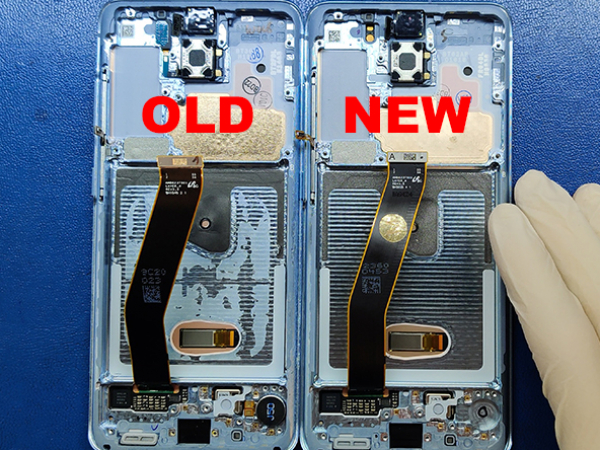

Den nye LCD-skjermen kommer sammen med metallrammen, fingeravtrykk-skanneren under skjermen og sideknappene.

Bare to ting mangler, vibrasjonsmotoren og nærhetssensoren.

Noen reservedeler kan også savne ørestykket.

Vårt har allerede installert.

Vibrasjonsmotoren og nærhetssensoren skal overføres fra den gamle enheten.

Trekk ut vibrasjonsmotoren fra den gamle enheten og overfør den til den nye.

Fjern nå nærhetssensoren og sett den inn i den nye LCD-enheten.

Trykk litt på den til den sitter ordentlig.

Merk I:

Vibrasjonsmotoren holdes av et dobbeltsidig selvklebende klistremerke.

Den kommer vanligvis av med vibramotoren. Hvis ikke, lirk den av og hold den på den nye LCD-enheten før du installerer vibrasjonsmotoren.

Merk II:

Flexkabelen til nærhetssensoren er festet til telefonhuset med litt lim.

Bruk en stålspatel eller en rett rund pinsett for å lirke kabelen forsiktig av huset og fjerne den fra hulrommet.

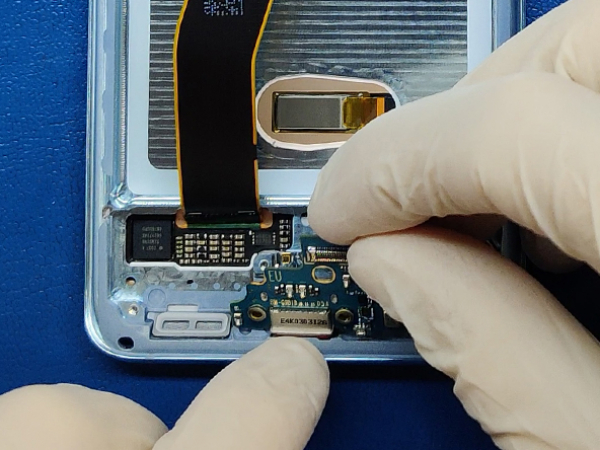

Plasser kortet med USB-kontakten på en kant nederst på den nye LCD-enheten.

Skyv inn i rammen og pass på at den sitter ordentlig før du skrur den på.

Vi bruker 3 mm dobbeltsidig teip for å sikre batteriet.

Fjern det gamle limet fra batteriet før du setter det inn i telefonhuset.

Koble nå til de to kablene du tidligere koblet fra hovedkortet.

Kablene er riktig merket med SUB og MAIN, slik at du vet hvilke som er koblet til hvilket kort.

Fest SUB-kortet med 3x 4,0 mm Philips skruer.

Sett nå inn den nederste delen av høyttalerenheten først, og trykk den for å klikke på plass.

Fest høyttalerenheten med fem 4,0 mm Philips skruer.

Bøy alle kontaktene til siden før du setter inn MAIN-kortet.

Sett MAIN-kortet forsiktig på plass og vær forsiktig så du ikke klemmer noen kabler under kortet.

Når HOVED-kortet ligger flatt inn i huset, kan du skru det ned.

1x 2,8 mm Philips skrue og 1 x 4,0 mm Philips skrue.

Koble til alle de flate kablene og kontaktene som frontkameraet, nærhetssensor, LCD-flexkabel, ladekabel, knapper.

Til slutt koble batteriet til igjen.

Sett nå plastskjoldet på plass, på hovedkortet.

Sett inn den trådløse ladeeneheten i det nye huset.

Fest alt med skruer.

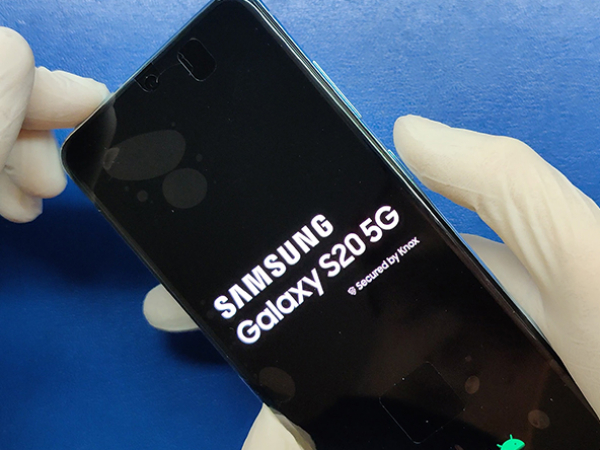

Før vi fester bakdekselet til metallrammen, slår vi på enheten.

Hvis enheten fungerer som den skal, kan vi nå installere bakdekselet.

Bakdekselet vårt har fortsatt det originale limet på, så vi legger ikke på lim eller teip denne gangen.

Vi vil varme den opp på varmeplaten og deretter sette den på plass.

Vi bruker noen klemmeklips for å holde deksel tett til limet stivner.

Og det er slutten på denne reparasjonen.
