Samsung Galaxy S8 Skjermbytte

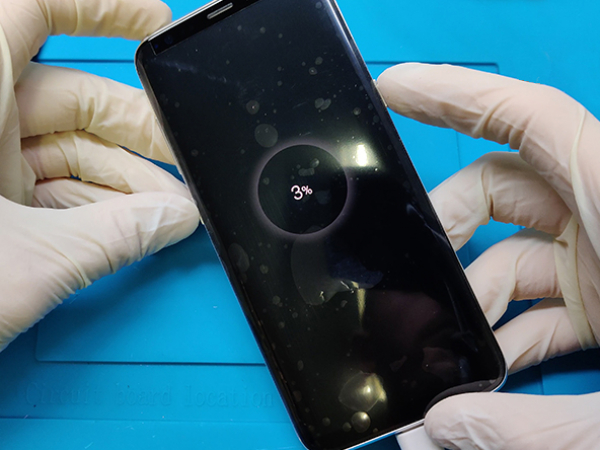

Før du begynner reparasjonsprosessen, må du forsikre deg om at batterinivået på telefonen er under 25%.

Slå av telefonen.

Fjern SIM-kortholderen.

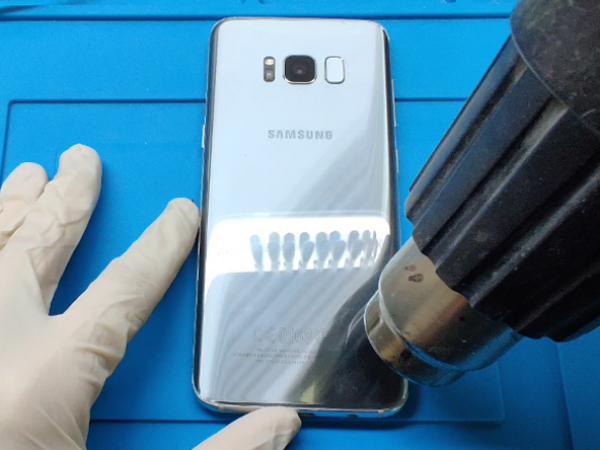

Begynn med å varme opp baksiden av enheten med en varmepistol, da dette mykner limet som holder bakdekselet.

En hårføner eller kokeplate kan også brukes, men vær oppmerksom på at telefonen ikke overopphetes - både OLED-skjermen og det interne batteriet er utsatt for varmeskader.

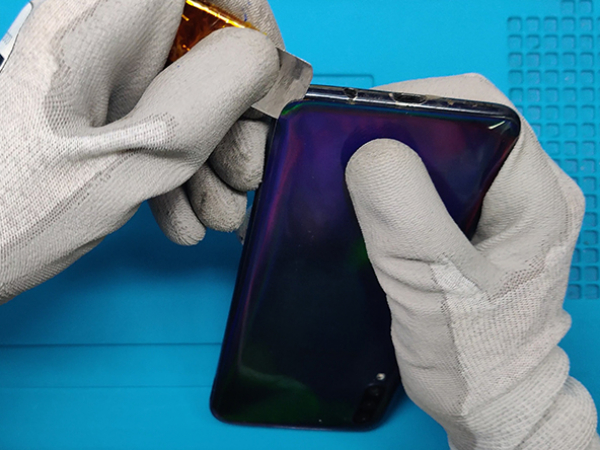

Skyv den flate metall spudgeren (bladet) mellom bakglasset og telefonrammen.

Skjær forsiktig gjennom limet med bladet, helt veien rundt kanten på bakglasset.

Du vil sannsynligvis trenge å varme bakdekselet med varmepistolen flere ganger da limet vil stivne raskt.

På grunn av det buede glasset, bør du skyve oppover i stedet for å sette det parallelt med telefonens plan.

TIPS: Prøv å bruke sugekoppen for å løfte glasset.

Det første bildet viser hvordan limet på bakdekselet er spredt ut.

Sett fra utsiden av telefonen er mønsteret som følger:

RØD: Tykkere limlag

ORANSJE: Tynne deler lim

GUL: Unngå å lirke i nærheten av fingeravtrykssensoren.

Kabelen til fingeravtrykkssensoren kobler bakdekselet til telefonen, i nærheten av hovedkameraet. Kabelen er veldig kort, og tilkoblingen skal kobles fra når bakdekselet fjernes.

Når du løfter glasset, må du se på innsiden for å forsikre deg om at forbindelsen til den oransje kabelen med en blå plugg er koblet fra.

Hvis kabelen til fingeravtrykkssensor ser ut til å være sprukket eller tett, må du ikke åpne telefonen ytterligere. Du må koble fra kontakten med spissen av en spudger før du fortsetter.

Fjern glasset fra telefonen.

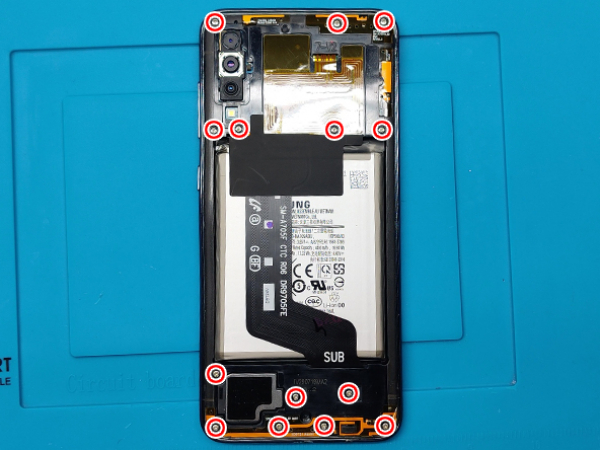

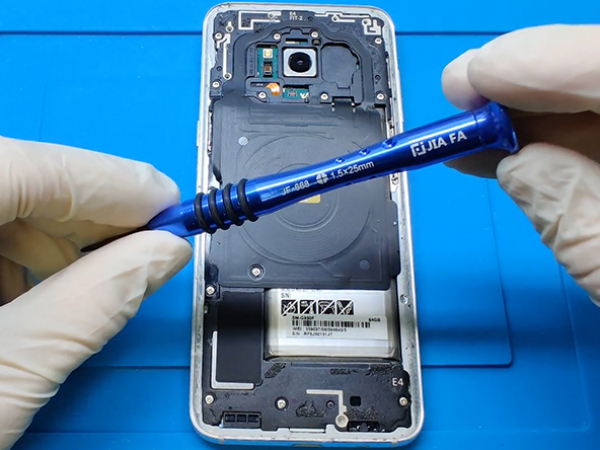

Fjern elleve 3,7 mm skruer.

Fjern plastdekselet som dekker hovedkortet, så vel som NFC antennen og ladespolen.

Du bør koble fra batteriet så snart som mulig under reparasjonsprosessen.

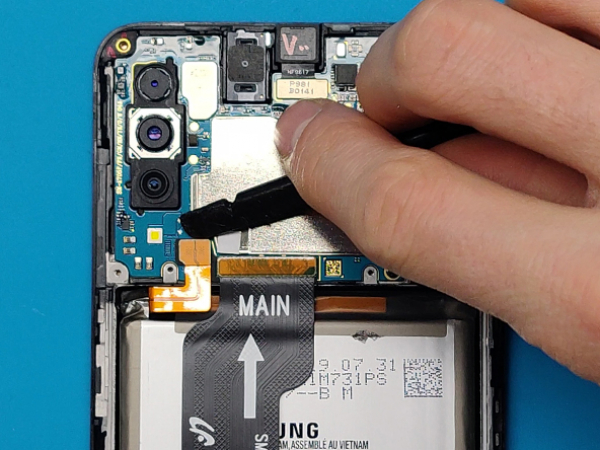

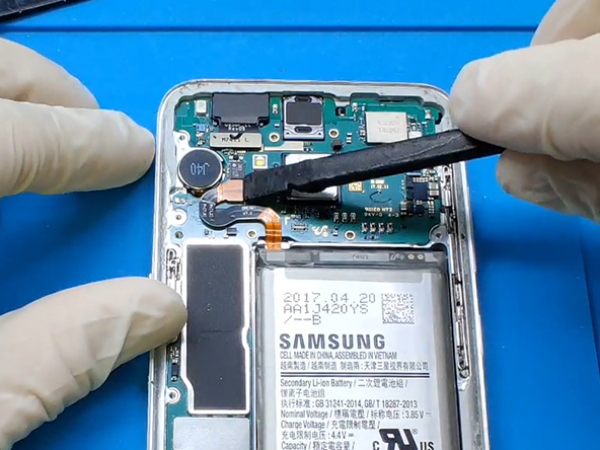

Bruk den flate siden av en spudger for å koble fra batterikontakten.

Bruk den flate enden av en plast spudger for å koble fra kontakten til sensorraden.

Koble fra frontkameraet.

Koble fra LCD digitizer kontakten.

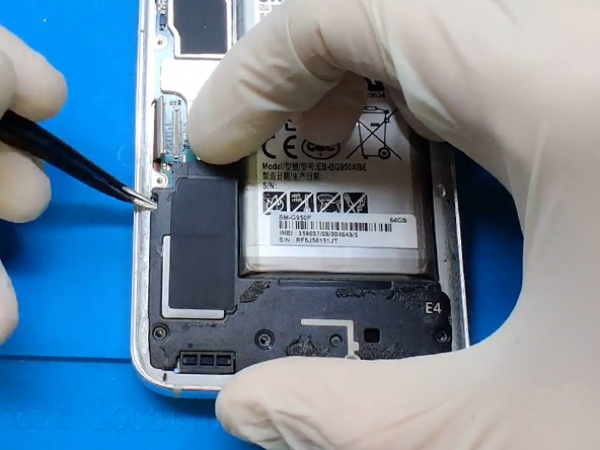

Fjern plastdekselet som dekker det nedre dattertavlen.

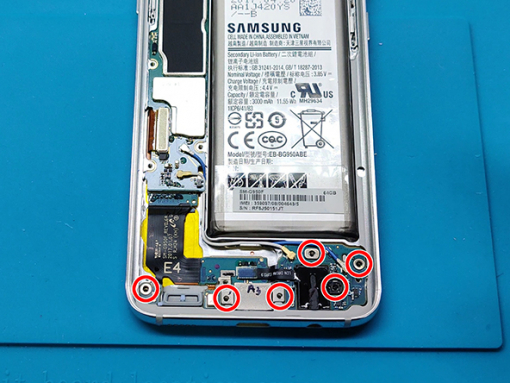

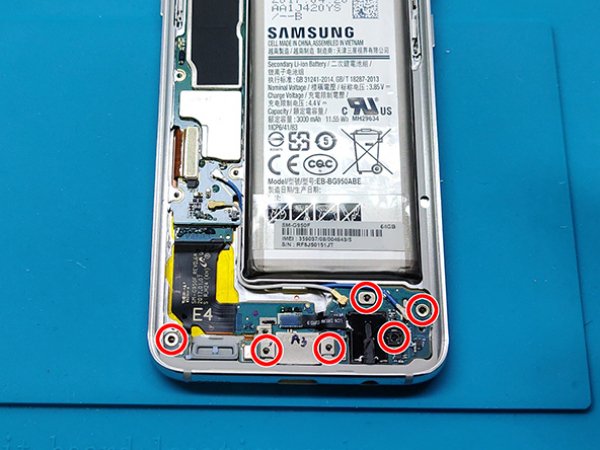

Fjern de seks 2,5 mm skruene som holder dattertavlen.

Koble fra hodetelefonkontakten.

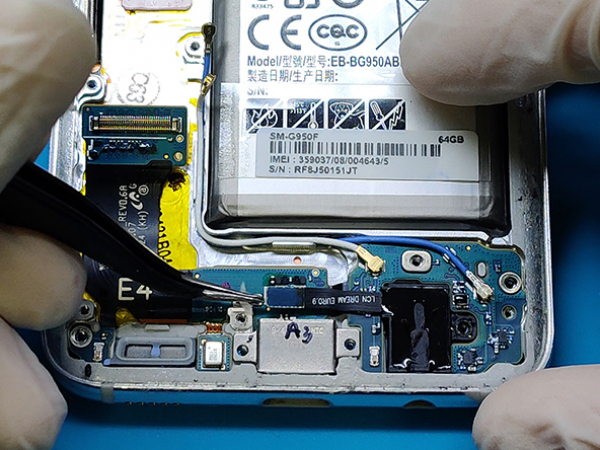

Koble fra antennekablene.

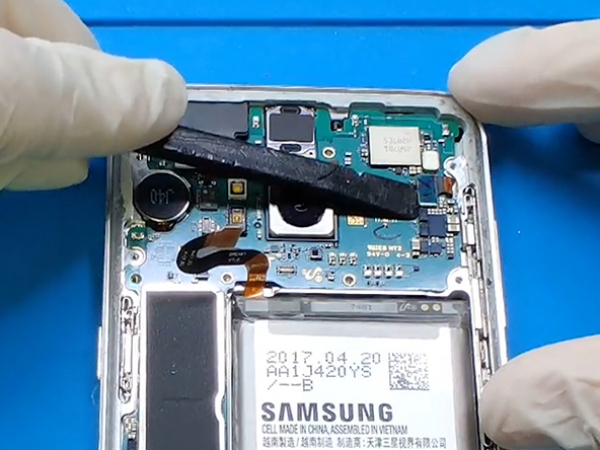

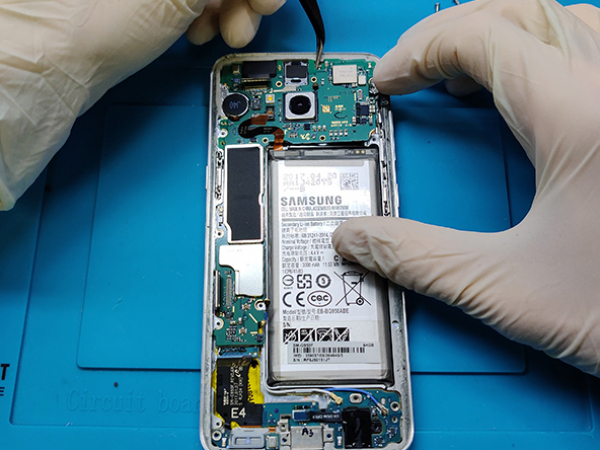

Løft hovedkortet forsiktig og vær oppmerksom på kontaktene rundt.

Koble hovedkortet fra dattertavlen og fjern det fra enheten.

I dette trinnet må andre deler som frontkamera, vibrasjonsmotor, osv. fjernes fra enheten.

Start med å fjerne frontkameraet.

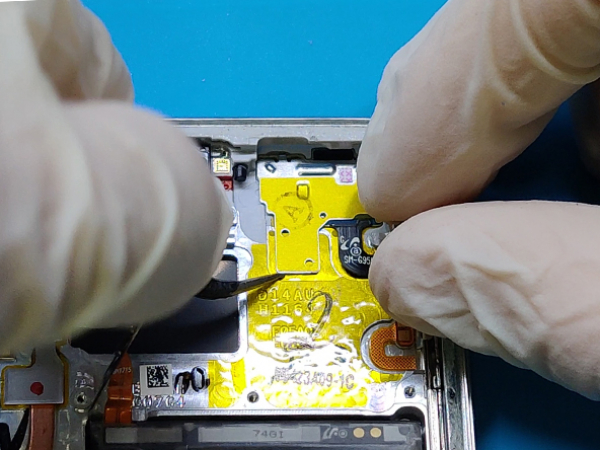

Bruk en plast spudger eller pinsett for å fjerne frontkameraet forsiktig fra hulrommet.

Bruk samme metode og verktøy for å fjerne sensorraden.

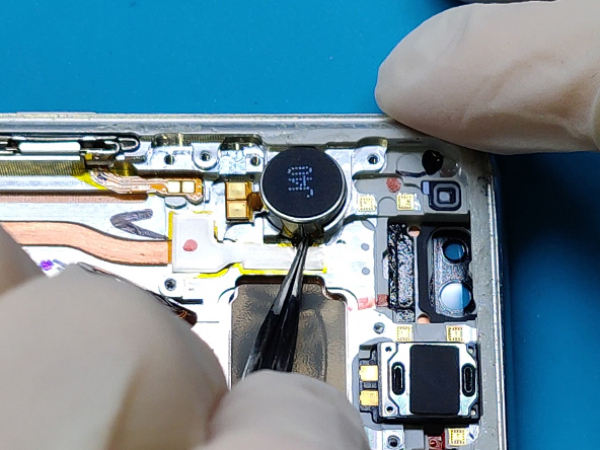

Vibrasjonsmotoren er ved å komme ut.

Fjern hodetelefonkontakten som du tidligere koblet fra.

Du må forsiktig fjerne de delikate antennekablene fra spennene.

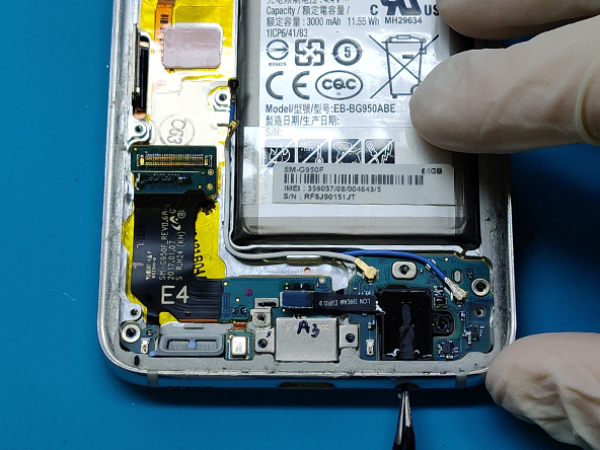

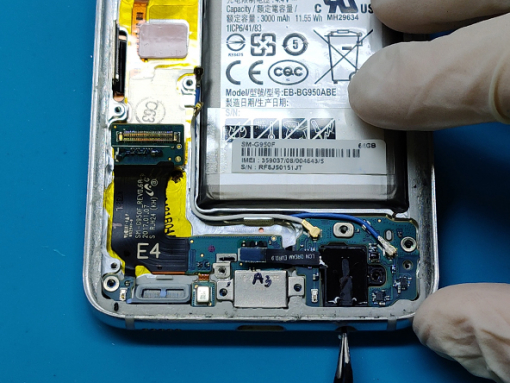

Nå kan du fjerne dattertavlen.

Laderinngangen og mikrofonen er loddet til dattertavlen.

Disse trinnene krever forsiktighet på grunn av eksplosjonsfare og brann.

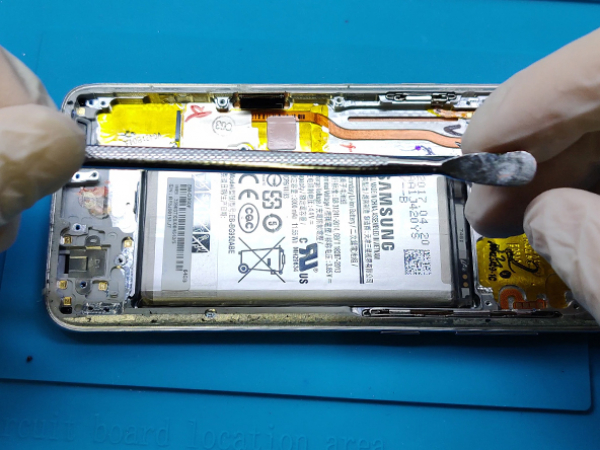

Bruk en spudger for å løfte batteriet, og vær forsiktig så du ikke klemmer eller deformerer batteriet.

Vi anbefaler ikke å varme opp batteriet for å myke opp limet, bruk i stedet limløsningen.

Hvis du ikke kan få limløsning, fortsett å lirke batteriet nøye.

Når du har lyktes med å fjerne batteriet, må du rengjøre det forsiktig for rester av lim.

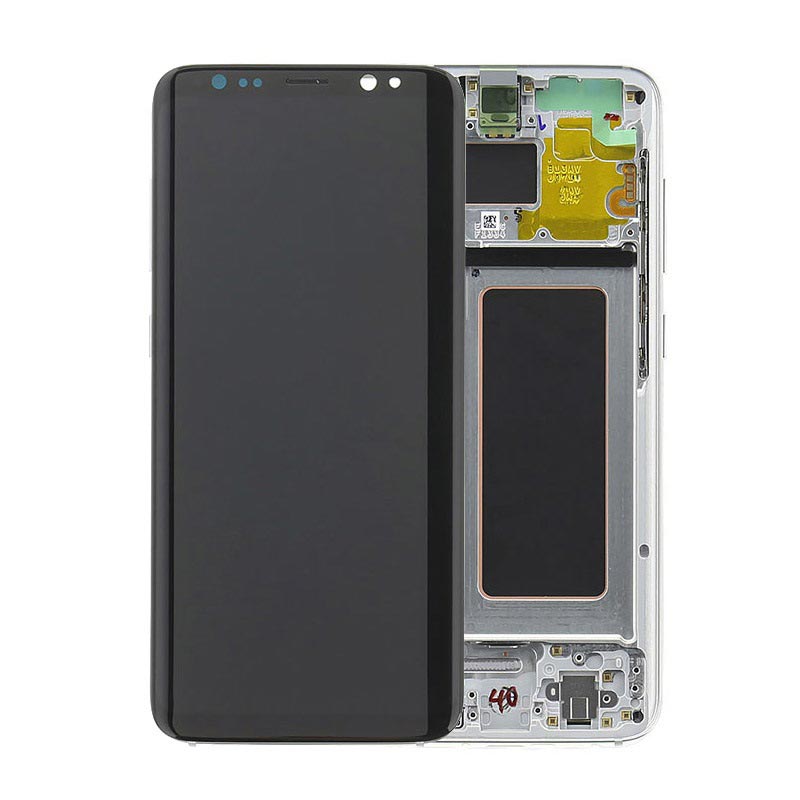

Nå må alle delene du tidligere fjernet, overføres til den nye skjermen.

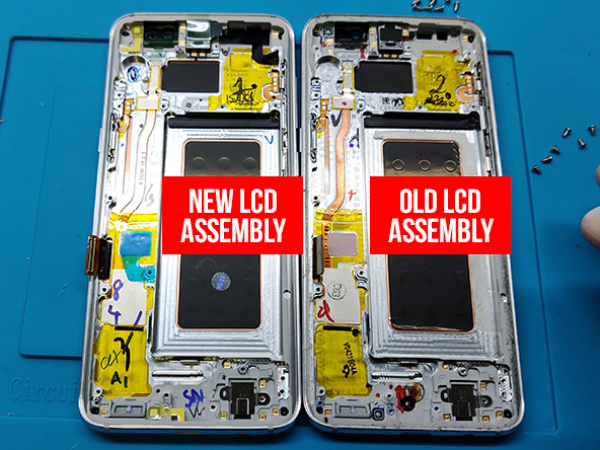

Vær sikkert at den gamle og nye LCD-monteringen er identisk og at delen er montert på samme måte som før.

Fjern alle de beskyttende plastfoliene fra den nye skjermenheten, bortsett fra den som beskytter frontglasset.

Merk: Vi bruker montering som inneholder LCD-skjermen og midtrammen.

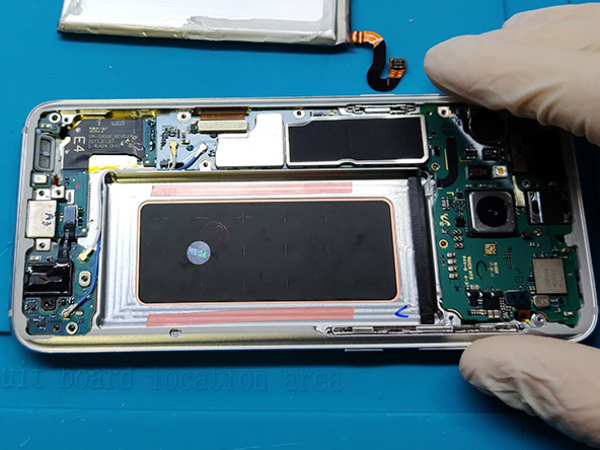

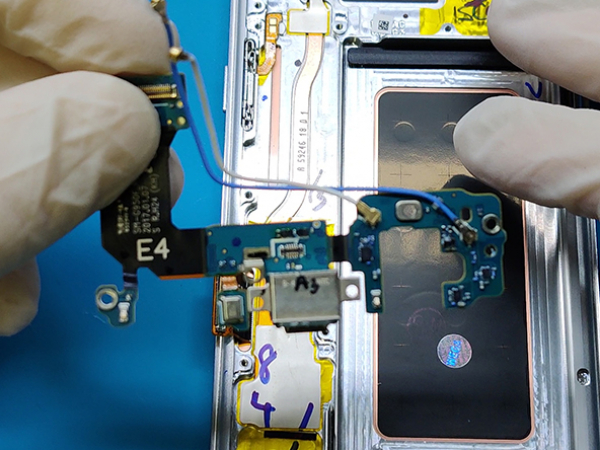

Sett dattertavlen i den nye skjermenheten.

Still den rett og gjør det forsiktig slik at laderinngangen glir inn i midtrammens hulrom

Fest de to antennekablene til spennene.

Sett inn hodetelefonkontakten og koble den flate kabelen til dattertavlen.

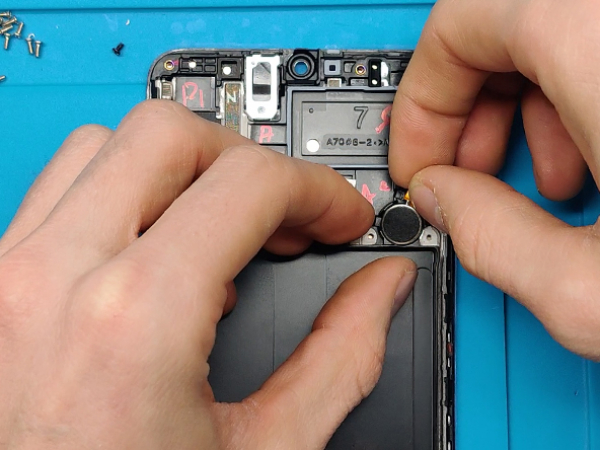

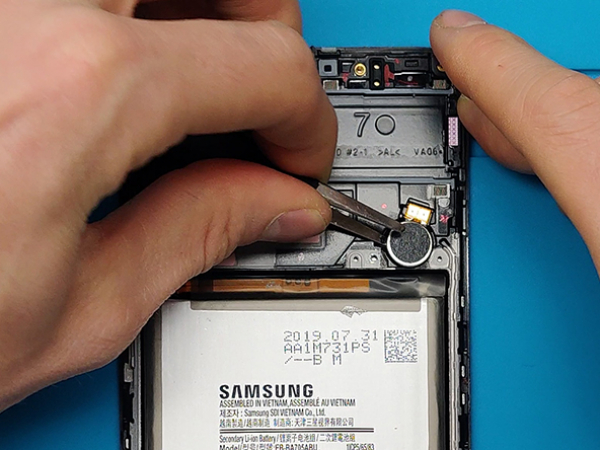

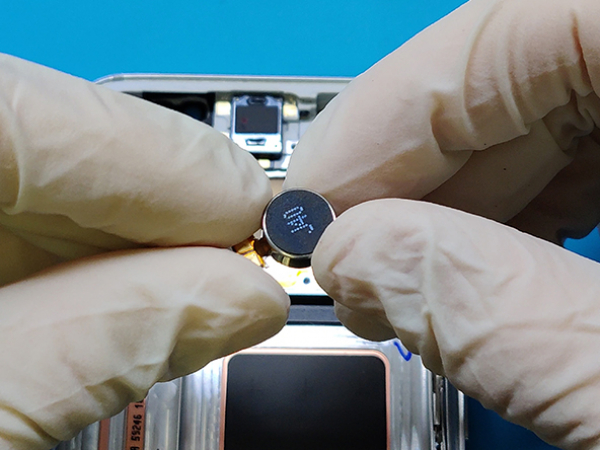

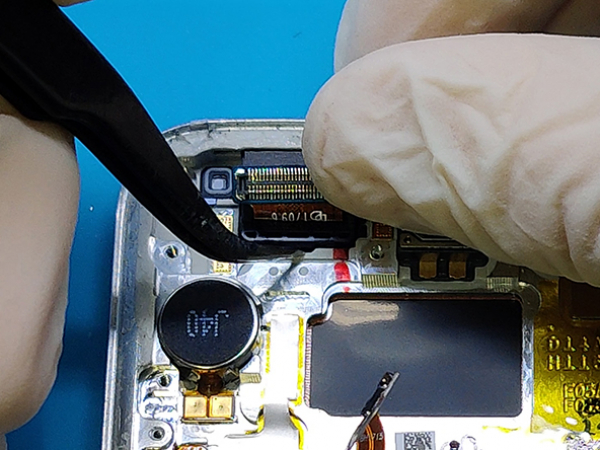

Sett den knappformede vibrasjonsmotoren inn i utskjæringen øverst på rammen.

Nå må den fremre sensormatrisen skyves inn i øvre høyre hulrom, som vist på bildet.

Det fremre kameraet skal være i øvre venstre hjørne av midtrammen.

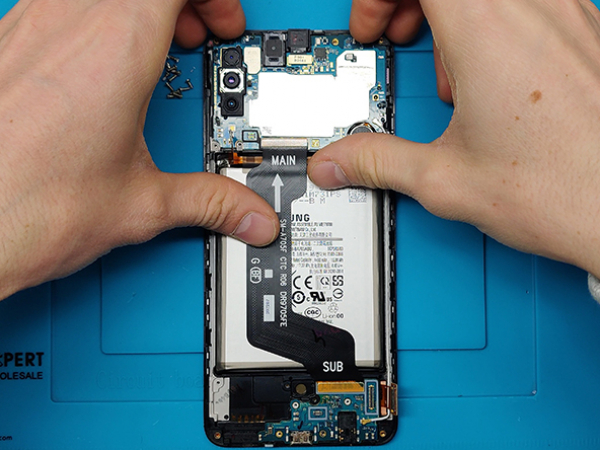

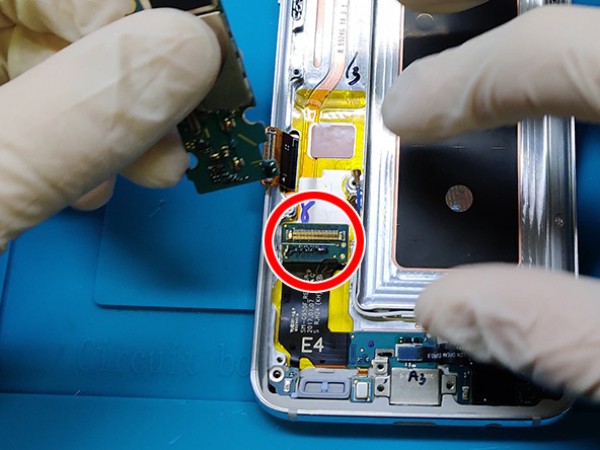

Koble hovedkortet til dattertavlen.

Legg den sakte i rammen.

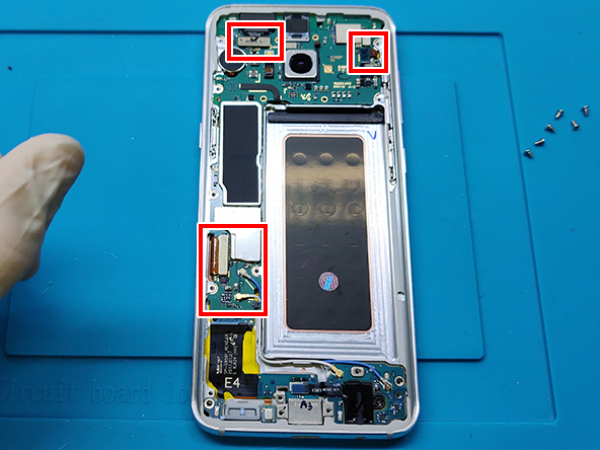

Vær oppmerksom på kontaktene til digitizer, kamera og sensorer.

Koble sensormatriks-kontakten til hovedkortet (øverst til høyre).

Koble kamerakontakten til hovedkortet (øverst til venstre).

Koble limet til hovedkortet (nederst til venstre)

Til slutt, koble antennen til hovedkortet.

Bruk dobbeltsidig klebende tape for å feste batteriet.

Sett batteriet inn i rammen og klem forsiktig.

Koble den til tavlen i nærheten av vibrasjonsmotoren.

Advarsel: Batteriet skal alltid kobles til sist. Bruk bare plastverktøy for å koble til batteriet.

Fest dattertavlen med de 6 skruene du fjernet tidligere.

Legg det svarte plastdekselet på dattertavlen.

Fest nå det venstre midtstykket og fest det umiddelbart med skruene.

Videre må NFC og ladespolen være på.

Du må sørge for at alt kan komme på sin plass.

Sett inn de ti resterende 3,7 mm skruene.

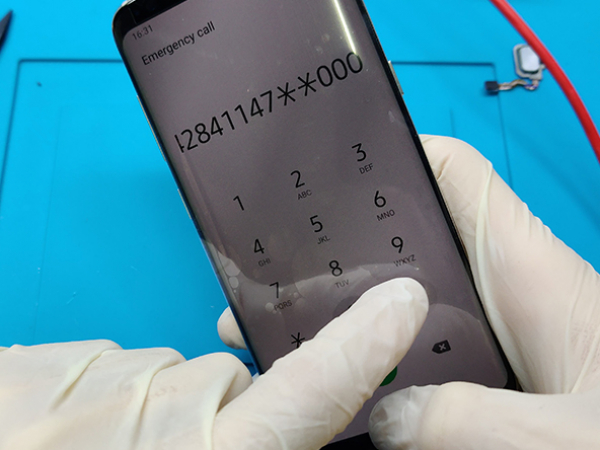

På dette tidspunktet, slå på telefonen for å sikre at alt fungerer som det skal.

Test alltid reparasjonen før du påfører nytt lim og forsegler telefonen igjen.

Du kan bruke nytt bakdeksel hvis det gamle er skadet.

I dette tilfellet vil den gamle bli gjenbrukt.

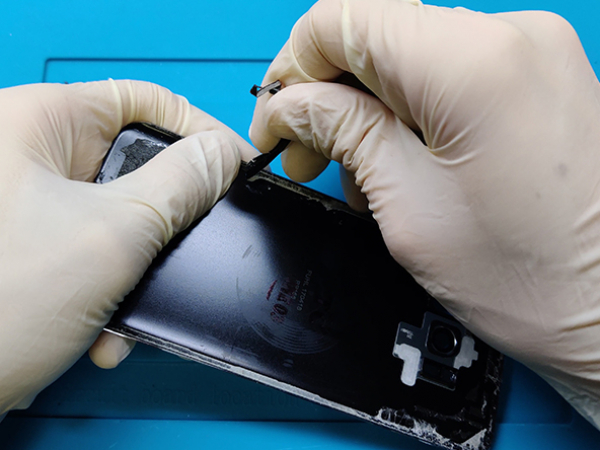

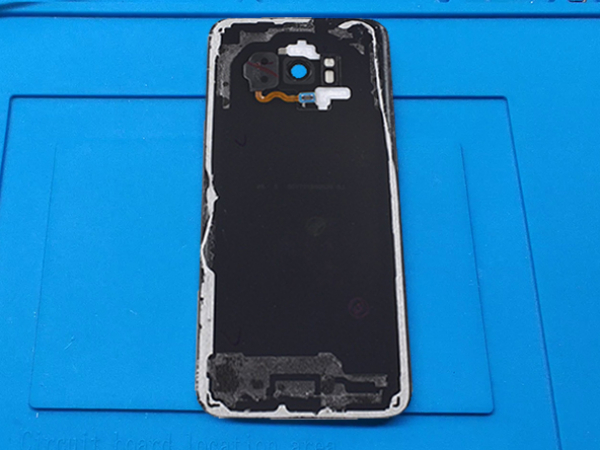

Hvis du installerer det gamle bakdekselet på nytt, må du fjerne alt limrester og andre rester fra bakdekselet.

Du kan gjøre det lettere ved å varme dekselet lite med varmluftspistol.

Ikke bruk metallverktøy da de vil skrape bakdekslets belegg.

Når limet har myknet med varmepistolen, skal du fjerne fingeravtrykssensoren fra bakdekselet.

Plasser den deretter i utskjæringen nær bakkameraet og koble det til hovedkortet.

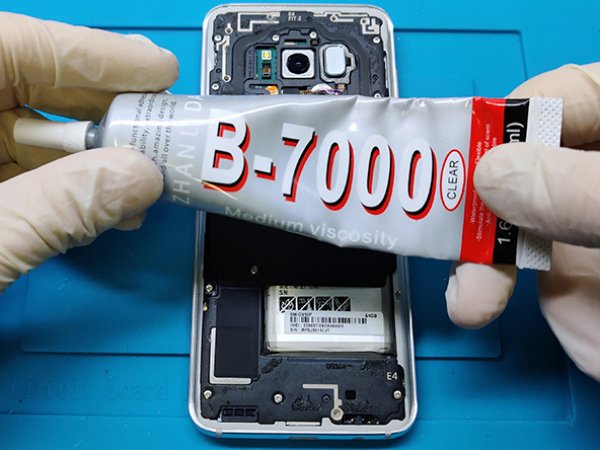

Påfør litt B-7000 lim på kantene av metallrammen

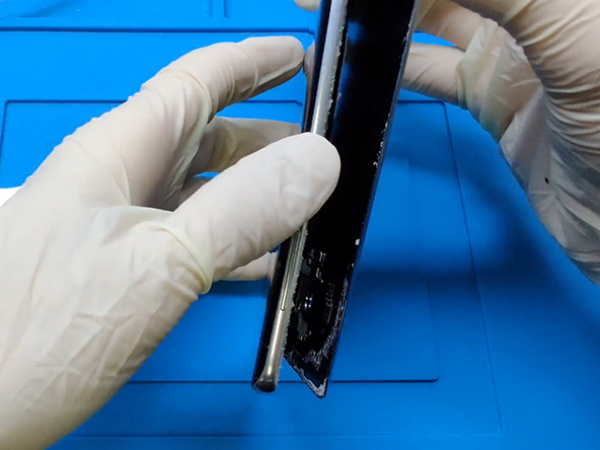

Plasser bakdekselet på toppen av rammen

Sett noen klemmer for å sikre at limen setter seg godt, fjern dem etter at limet har tørket

Merk: Vær oppmerksom på at enheten din ikke lenger tåler vannskader.

Advarsel: La limet tørke i opptil 48 timer, herdetiden øker med lavere temperaturer og synker med høyere temperaturer

Informasjon: B-7000 herder ved fordampning av løsemiddel og danner en umiddelbar binding som er vanskelig å justere etter at begge limbelagte overflater har kommet i kontakt med hverandre. Det må være et tilstrekkelig trykk for å få full kontakt.
